2BE水环式真空泵

1.2BE系列水环真空泵产品介绍 本系列泵为单级单作用结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低、运行
联系电话:0716-8333385
产品详情:

1.2BE系列水环真空泵产品介绍

本系列泵为单级单作用结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低、运行可靠等显著优点,是SK、2SK、SZ系列水环式真空泵的理想替代产品。

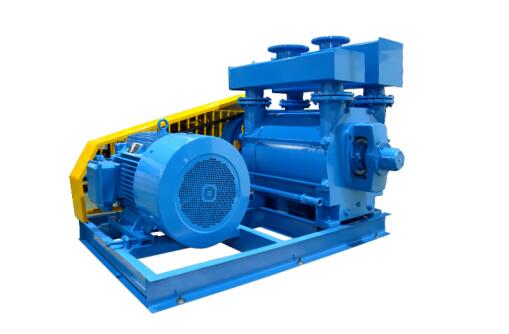

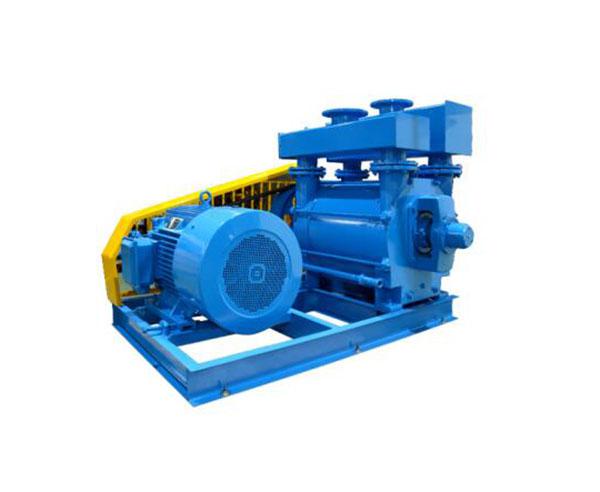

2.2BE系列水环式真空泵产品图片

2BE系列水环真空泵使用范围

1、泵可在环境温度5~40℃范围内和进口压强小于1330Pa的条件下,允许长期连续工作。

2、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。

3、泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟,以免喷油或润滑不良引起泵损坏。

4、轴承全部采用NSK或NTN原装进口轴承,保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。

3.2BE系列水环式真空泵产品特点

1、皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。

2、联轴器(直联传动)采用标准高强度弹性联轴器,运行稳定可靠,使用寿命长。

3、独特的上置式气水分离器节约空间,并有效降低了噪声。

4、机械密封(选配件)全部采用标准件,充分保证2BE系列真空泵在长时间运行过程中无泄漏。

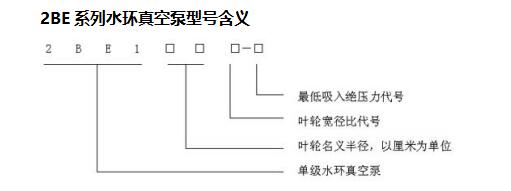

2BE系列水环真空泵型号含义

2BE系列水环真空泵选型参数

型号

r/min

大轴功率

kW

电机功率

kW

低吸入绝压

mbar

气量  m 3 /h

泵重

kg

泵外形尺寸

长 × 宽 × 高

mm 3

吸入绝压

60mbar

吸入绝压

100mbar

吸入绝压

200mbar

吸入绝压

400mbar

饱 和 空 气

2BE1 103-0

1300

1450

1625

1750

7

8.2

10

11.2

11

11

15

15

33

230

270

330

370

283

320

362

396

297

340

380

410

294

330

375

404

388

795×375×355

2BE1 153-0

1300

1450

1625

1750

10.8

13.5

16.5

19.5

15

18.5

18.5

22

33

460

540

615

655

500

570

630

670

540

600

660

700

520

590

645

680

550

885×435×425

2BE1 203-0

880

980

1100

1170

25

29.5

35

39

30

37

45

45

33

820

980

1150

1230

920

1035

1200

1270

1000

1120

1240

1320

990

1100

1240

1290

1080

1095×530×590

2BE1 253-0

660

740

820

880

45

54

65

75

55

75

75

90

33

1675

2070

2400

2600

1900

2200

2500

2700

2100

2400

2660

2850

2100

2375

2600

2800

2200

1395×680×755

2BE1 303-0

472

500

530

590

660

710

740

790

50

53

57.5

65

79

90

99

115

75

75

75

75

110

110

132

160

33

2040

2320

2580

3000

3450

3630

3740

3920

2310

2490

2700

3100

3550

3770

3900

4100

2560

2670

2850

3200

3600

3830

4000

4200

2500

2620

2800

3100

3500

3720

3900

4130

3200

1580×1010×910

2BE1 353-0

372

420

472

500

530

590

660

63

74

84

90

100

120

154

90

110

110

110

132

160

185

33

2380

3200

3900

4160

4420

5050

5380

2930

3470

4040

4320

4600

5200

5700

3370

3700

4200

4480

4720

5300

5880

3460

3680

4100

4380

4600

5170

5700

4100

1745×1160×1050

2BE1 403-0

330

372

420

472

530

565

98

110

130

160

203

234

132

160

185

200

250

280

33

4000

5120

6000

7020

7580

7940

4600

5400

6240

7250

7920

8320

5100

5680

6280

7350

8120

8600

5070

5600

6280

7100

7950

8400

5300

2170×1370×1265

型号

r/min

大轴功率

kW

电机功率

kW

低吸入绝压

mbar

气量  m 3 /h

kg

外形尺寸

长 × 宽 × 高

mm 3

吸入绝压

200mbar

吸入绝压

250mbar

吸入绝压

350mbar

吸入绝压

400mbar

饱 和 空 气

2BE1 355-1

372

420

472

500

530

590

660

69

78

90

100

109

130

160

90

110

110

132

132

160

185

160

3600

4400

4820

5060

5280

5600

6200

3720

4440

4950

5200

5400

5800

6260

3890

4500

5040

5280

5540

6000

6600

3920

4500

5050

5300

5600

6080

6680

4300

1885×1160×1050

2BE1 405-1

330

372

420

472

530

565

100

118

140

170

208

236

132

160

185

220

280

280

160

5650

6500

7200

7700

8250

8600

5750

6650

7300

7900

8550

9000

5900

6750

7500

8200

8900

9500

5950

6750

7550

8300

9100

9650

5600

2020×1370×1265

2BE1 505-1

266

298

330

372

420

472

130

150

172

205

250

310

160

185

220

250

280

355

160

7200

8500

9400

10240

11000

11800

7350

8650

9550

10450

11300

12250

7650

8750

9700

10700

11750

12750

7700

8800

9750

10750

11820

13150

7300

2435×1550×1475

2BE1 605-1

236

266

298

330

372

398

188

220

262

310

380

428

220

250

315

355

450

500

160

10800

12600

13800

14700

15750

16500

11000

12800

13600

15100

16300

17100

11400

13000

14400

15500

17000

17900

11500

13000

14900

15700

17250

18250

10100

2730×1800×1770

2BE1 705-1

210

236

266

298

285

335

405

490

355

400

450

560

160

16800

19000

20600

22000

17150

19300

21000

22750

17500

19600

21600

23600

17500

19700

21750

23850

13700

3185×2110×2045

注:上列性能数据,基于进气温度 20 °C ,进水温度15 °C 。排气压力1013mbar 的条件。

2BE水环式真空泵的使用说明:

1.启动
启动前应用手转动联轴器数圈以确定泵内无卡住现象,确定电机转向是否与泵的转向一致
,按以下顺序启动。
(1)关闭进气管路上的阀门
(2)启动电动机(从泵联器端看泵为顺时针方向旋转,右为吸气口,左为排气口)
(3)打开供水管路上的阀门,逐渐增加供水量,直到达到要求为止。
(4)当真空泵达到极限压力时,打开进气管路上的阀门,泵开始正常工作。
(5)调整填料压盖,使水成滴往外滴好。
(6)真空泵在极限压力下工作时,泵内可能由于物理作用产生爆炸声,可调节进气管路上的阀门
,增加进气量,爆炸声即行消失,若不能消失,应检查其他原因。
2.停车
(1)关闭进气管路上的阀门。
(2)关闭供水管路上的阀门。
(3)关闭电动机。
(4)将真空泵内的工作液放掉以防锈蚀。(冬季以防冻裂)
3.维护
(1)检查轴承的工作和润滑情况,工作温度比环境温度高出15℃-20℃。最高不超出30℃,且
每年加油3-4次,清洗一次。
(2)填料密封应定期压紧填料,如果填料应磨损而不能密封,应更换填料。机械密封漏水应检
查密封动静环是否损坏或密封圈老化,出现以上情况应更换配件。
(3)在出现特殊声的音时,可拆下泵盖上的压板,查看叶轮面及阀板损坏情况。

2BE型水环式真空泵的拆装及装配
1.拆卸(2BEA20-25)
拆卸前将2BE型水环式真空泵内水放掉,并将分离器与连通管管拆下,泵从后端(无联轴器一端)拆顺序为:
(1)拆下轴承室挡盖,取下压力垫圈,松开轴承室螺母,取下轴承室。
(2)拆轴承架,松开填料压盖螺母,取下填料压盖。
(3)松开拉紧螺栓,泵盖底脚螺栓后,取下后端盖。
(4)取下泵体。
(5) 取下联轴器及平键,松开并取下前承压盖。
(6)将泵轴与叶轮从前端盖中一取出,松下前轴承架。
2BEA30-35拆卸
(1)拆下后轴承盖,拆下定位轴承紧固螺钉,移走调整垫片,松开定位轴承压盖螺母,取下轴承座及轴承压盖。
(2)取下填料压盖,取出填料函及填料压圈。
(3)松开链接螺栓,取出泵盖与泵体。
(4)取下联轴器及前轴承压盖,用卡钳取下轴用挡圈,取下甩油环。
(5)松开轴承压盖螺栓,依次取下轴承座,轴承压盖,填料压盖及填料函。
(6)将叶轮与轴一起取下。
拆卸完毕后,将配合面擦净,图上机油。
2.装配
将各配合面擦净,轴承清理后涂上新油,轴承座内也涂上新油,装配顺序与拆卸相反。此时应调整好叶轮在真空泵体内的位置,端面间隙如下表:

叶轮直径

一侧最小间隙

两侧总间隙

≤180

0.1-0.15

0.25-0.3

≥180-500

0.15-0.2

0.3-0.4

≥500-1000

0.25-0.35

0.5-0.7

≥1000

0.45-0.55

0.9-1.1

2BE系列水环式真空泵的订货须知:
一、请提供以下详细数据:①2BE型水环式真空泵的产品名称与型号②2BE型水环式真空泵的真空度要求单位PA或MPA③2BE型水环式真空泵抽速要求单位L/S或M3/MIN④2BE型水环式真空泵的使用条件和功况条件⑤2BE型水环式真空泵的电机功率(KW)⑥2BE型水环式真空泵的转速(r/min)⑦2BE型水环式真空泵的电压〔V〕⑧2BE型水环式真空泵的进出口口径⑨2BE型水环式真空泵是否带附件,以便我们的为您正确选型。

二、若已经由设计单位选定我公司的2BE型水环式真空泵的产品型号,请按2BE型水环式真空泵型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。

我公司技术咨询电话:021-62987392

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优良的产品和服务。
