液下泵

NL泥浆泵

1.产品介绍 NL系列污水泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单
联系电话:0716-8333385
产品详情:

1.产品介绍

NL系列污水泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。NL型泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

2.产品图片

3.应用范围

(1)NL泥浆泵多用液下泵系单级单吸离心泵,使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。

(2)若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,以下工程。

(3)养鱼用作带水清塘、鱼池增氧等。

4.产品特点

(1)设备价格便宜,安装方便,使用温度:-15℃-60℃,流量:8-150m3/h扬程:8-25m。

(2)采用可锻铸铁、所以强度高、耐腐蚀、加工方便、通过性好、效率高。

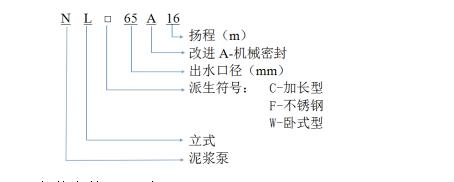

5.型号意义

6.规格参数

型号

转速n

(r/min)

流量Q

(m³/h)

扬程H

m

效率η

(%)

电机功率
(kw)

NL50-8

NL50A-8

1430

20-30

8-9

42

1.5

NL50-12

NL50A-12

1430

25-38

12-14

41

3

NL65-16

NL65A-16

1430

50-60

15-18

42

5.5

NL76-9

NL76A-9

1430

50-70

9-10

59

3

NL80-12

NL80A-12

1430

80-120

11-13

56

7.5

NL100-16

NL100A-16

1430

80-100

15-17

61

15

NL150-12

NL150A-12

1430

100-150

11-13

66

18.5

NL150-16

NL150A-16

1430

120-180

15-20

65

22

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)泥浆泵要安装并固定在稳定的基础上

(2)只要液体高于泵体,即可不灌液而启动送液。

(3)安装之前需要确认泵叶轮是否有杂质堵塞。

8.注意事项

(1)泥浆泵使用前应向储存罐内加足储液,严禁无液或储液不足的情况下启动运转。

(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。确定好后再进行安装。

(3)机组运行5-10分钟,如无异常现象,即可投入工作。

9.常见问题

(1)泥浆泵不出水有可能是电机方向转反。

(2)泥浆泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。

(3)泥浆泵功率过大有可能是超过额定流量使用。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。

10.使用需知

(1)泥浆泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺姆是否旋紧。

(2)检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1-2.5mm。

(3)订货之前需要根据实际工况订购合理的液下长度。

(4)泵的出液管路,应另设支架支撺,其重量不允许支撑在泵上。

(5)检查电机的旋转方向,使泵的旋转方向符合指示方向。

(6)起动电机,慢慢开启出口管闲阀到痛要的位置,投入正常运转。

(7)经常检查泵和电机的情况.轴承温升不应超过75℃。

(8)NL系列污水泥浆泵更多使用细节请来电咨询021-62987392。
