FYS型工程塑料耐腐蚀液下泵

一、产品介绍 FYS型工程塑料耐腐蚀液下泵,是一种直接浸入化学介质中进行抽送液体的立式离心泵,泵整体上溶合了非金属和金属的优点于一体为设计目的,采用工程塑料和金属整体衬包,复合、挤出等制造工艺,具有耐
联系电话:0716-8333385
产品详情:

一、产品介绍

FYS型工程塑料耐腐蚀液下泵,是一种直接浸入化学介质中进行抽送液体的立式离心泵,泵整体上溶合了非金属和金属的优点于一体为设计目的,采用工程塑料和金属整体衬包,复合、挤出等制造工艺,具有耐腐蚀、钢性好、无泄漏、重量轻、维修方便等优点。 依据介质、温度的差异,为满足不同用的需求,本厂可分别选用聚全氟乙丙烯(F46)和增强聚丙烯材料(FRPP)生产FYS型液下泵,适用温度F46,-50℃~120℃,FRPP,-5℃~90℃。 FYS型工程塑料耐腐蚀液下泵广泛应用于制酸、染料、农药、制药、冶炼、石化、电镀、环保等行业。。 注:为防止液下泵负载空转,损坏动静轴承,可配用我厂生产“ZK”型多功能自控器。

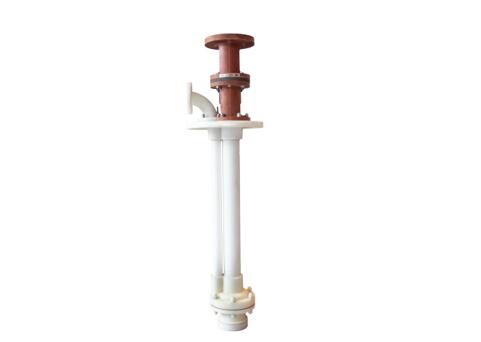

二、产品图片

三、技术参数:

  性能:

  液下深度:L=250mm~2500mm

  流量:Q=1.5m3/h~400m3/h

  扬程:H=6m~50m

  转速:n=1450r/min~2900r/min

  使用温度:-5℃~105℃

四、型号意义:

  例子:FYS-25-50-1000E

  F------耐腐蚀

  Y------液下泵

  S------塑料

  25------进口直径 mm

  50-------扬程 m

  1000-------液下深度 mm

  E-------泵轴材料

五、性能参数

型号

流量m3/h

程m

电机功率

效率

转速

25FYS-10

3.6

10

1.5KW

22

2900

25FYS-25

25

2.2KW

21

25FYS-41

41

4KW

16

40FYS-16

7.2

16

2.2KW

40

2900

40FYS-26

26

3KW

35

40FYS-40

40

5.5KW

31

40FYS-50

50

7.5kw

33

50FYS-16

14.4

16

3KW

53

2900

50FYS-25

25

4KW

50

50FYS-40

40

7.5KW

42

50FYS-50

50

11kw

48

65FYS-10

28.8

10

4KW

58

2900

65FYS-25

25

5.5KW

55

65FYS-40

40

11KW

52

65FYS-50

50

15KW

50

80FYS-15

54

15

7.5KW

68

2900

80FYS-24

24

11KW

66

80FYS-38

38

18.5KW

62

80FYS-50

50

18.5~22kw

64

100FYS-23

108.8

23

18.5KW

70

2900

100FYS-37

37

22KW

69

100FYS-57

57

37KW

63

六,安装与维护

1、FYS型氟塑料液下泵如更换或检查叶轮,可关闭出阀门,卸去法兰连接螺栓和底板连接螺栓,FYS型氟塑料液下泵用起重工具将泵吊出容器。

2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。

3、FYS型氟塑料液下泵更换流动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取也轴套体。

4、FYS型氟塑料液下泵装配与拆卸的次序相反,注意轴上配件的同心度。

FYS型工程塑料耐腐蚀液下泵安装、使用、维修

1、FYS型氟塑料液下泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属摩擦声,各部件螺母是否旋紧。

2、检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1~2.5mm。

3、FYS型氟塑料液下泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2.5倍。

4、FYS型氟塑料液下泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。

5、FYS型氟塑料液下泵检查电机的旋转方向,使泵的旋转方向符合指示方向。

6、关闭出口管路上的闸阀,接通冷却水管。

7、FYS型氟塑料液下泵超动电机,慢慢开启出口管闸阀到需要的位置,投入正常运转。

8、经常检查FYS型氟塑料液下泵与电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。
