QW潜水排污泵

1.产品介绍 QW潜水排污泵（潜水泵、潜污泵）设计合理，配套电机合理，效率高，节能效果显著，是引进国外高效节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平

联系电话：0716-8333385

产品详情：

1.产品介绍

QW潜水排污泵（潜水泵、潜污泵）设计合理，配套电机合理，效率高，节能效果显著，是引进国外高效节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平。由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。电机用油室隔开，具有无堵塞、高效率、节能显著，是我国泵类更新换代的最新产品，深受用户欢迎和好评。

QW潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。

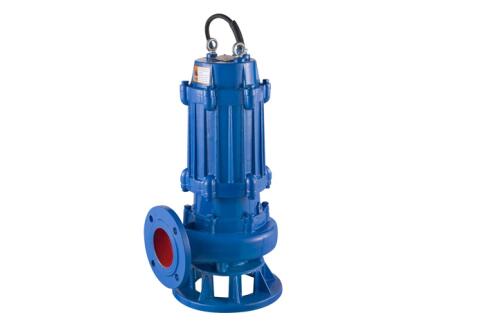

2.产品图片

3.应用范围

QW潜污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的结水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

QW潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

4.产品特点

①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

⑥浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。

⑧能够在全扬程范围内使用，而保证电机不会过载。

⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

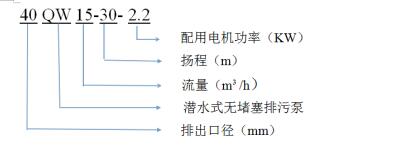

5.型号意义

6.规格参数

型号	口径 (mm)	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 (KW)
25 - 8 - 12 - 0.75	25	8	12	2900	0.75
25 - 8 - 22 - 1.1	25	8	22	2900	1.1
25 - 8 - 25 - 1.5	25	8	25	2900	1.5
32 - 12 - 15 - 1.1	32	12	15	2900	1.1
40 - 15 - 15 - 1.5	40	15	15	2900	1.5
40 - 15 - 30 - 2.2	40	15	30	2840	2.2
50 - 20 - 7 - 0.75	50	20	7	1390	0.75
50 - 10 - 10 - 0.75	50	10	10	1390	0.75
50 - 20 - 15 - 1.5	50	20	15	2840	1.5
50 - 15 - 25 - 2.2	50	15	25	2840	2.2
50 - 18 - 30 - 3	50	18	30	2880	3
50 - 25 - 32 - 5.5	50	25	32	2900	5.5
50 - 20 - 40 - 7.5	50	20	40	2900	7.5
65 - 25 - 15 - 2.2	65	25	15	2840	2.2
65 - 37 - 13 - 3	65	37	13	2880	3
65 - 25 - 30 - 4	65	25	30	2890	4
60 - 30 - 40 - 7.5	65	30	40	2900	7.5
65 - 35 - 50 - 11	65	35	50	2930	11
65 - 35 - 60 - 15	65	35	60	2930	15
80 - 40 - 7 - 2.2	80	40	7	1420	2.2
80 - 43 - 13 - 3	80	43	13	2880	3
80 - 40 - 15 - 4	80	40	15	2890	4
80 - 65 - 25 - 7.5	80	65	25	2900	7.5
100 - 80 - 10 - 4	100	80	10	1440	4
100 - 110 - 10 - 5.5	100	110	10	1440	5.5
100 - 100 - 15 - 7.5	100	100	15	1440	7.5
100 - 85 - 20 - 7.5	100	85	20	1440	7.5
100 - 100 - 25 - 11	100	100	25	1460	11
100 - 100 - 30 - 15	100	100	30	1460	15
100 - 100 - 35 - 18.5	100	100	35	1470	18.5
125 - 130 - 15 - 11	125	130	15	1450	11
125 - 130 - 20 - 15	125	130	20	1450	15
150 - 145 - 9 - 7.5	150	145	9	1450	7.5
150 - 180 - 15 - 15	150	180	15	1450	15
150 - 180 - 20 - 18.5	150	180	20	1450	18.5
150 - 180 - 25 - 22	150	180	25	1450	22
150 - 130 - 30 - 22	150	130	30	1450	22
150 - 180 - 30 - 30	150	180	30	1450	30
150 - 200 - 30 - 37	150	200	30	1450	37
200 - 300 - 7 - 11	200	300	7	980	11
200 - 250 - 11 - 15	200	250	11	980	15
200 - 250 - 15 - 18.5	200	250	15	1450	18.5
200 - 400 - 10 - 22	200	400	10	1450	22
200 - 400 - 13 - 30	200	400	13	1450	30
200 - 300 - 15 - 22	200	300	15	1450	22
200 - 250 - 22 - 30	200	250	22	1450	30
200 - 350 - 25 - 37	200	350	25	1450	37
200 - 400 - 30 - 45	200	400	30	1450	45
250 - 600 - 9 - 30	250	600	9	980	30
250 - 600 - 12 - 37	250	600	12	1450	37
250 - 600 - 15 - 45	250	600	15	1450	45
250 - 600 - 20 - 55	250	600	20	1450	55
250 - 600 - 25 - 75	250	600	25	1450	75
250 - 800 - 12 - 45	250	800	12	980	45
300 - 500 - 15 - 45	300	500	15	980	45
300 - 800 - 15 - 55	300	800	15	980	55
300 - 600 - 20 - 55	300	600	20	980	55
300 - 800 - 20 - 75	300	800	20	980	75
300 - 950 - 20 - 90	300	950	20	980	90
300 - 1000 - 25 - 110	300	1000	25	980	110
300 - 1000 - 35 - 132	300	1000	35	980	132
300 - 1100 - 10 - 55	300	1100	10	980	55
350 - 1200 - 6 - 30	350	1200	6	980	30
350 - 1100 - 10 - 45	350	1100	10	980	45
350 - 1100 - 12 - 55	350	1100	12	980	55
350 - 1500 - 15 - 90	350	1500	15	980	90
350 - 1200 - 18 - 90	350	1200	18	980	90
350 -1800 - 40 - 280	350	1800	40	980	280
350 - 1800 -43 - 315	350	1800	43	980	315
400 - 1500 - 5 - 30	400	1500	5	980	30
400 - 2000 - 6 - 55	400	2000	6	740	55
400 - 2600 - 6 - 75	400	2600	6	740	75
400 - 1500 - 12 - 75	400	1500	12	740	75
400 - 2000 -10 - 90	400	2000	10	740	90
500 - 2000 - 7 - 55	500	2000	7	740	55
500 - 2200 - 8 - 75	500	2200	8	740	75
500 - 2200 - 10 - 90	500	2200	10	740	90
500 - 2600 - 15 - 160	500	2600	15	740	160
600 - 3000 - 16 - 220	600	3000	16	740	220
600 - 5500 - 10 -250	600	5500	10	740	250
600 - 3750 - 17 - 250	600	3750	17	740	250
600 - 6000 - 10 - 280	600	6000	10	740	280

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

(2)电泵在潜入水中时，应垂直起吊，不允许横放着地，更不能陷入污物中。

8.注意事项

（1）如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。

（2）高效排污泵每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。

（3）应有专人管理与使用，并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。

（4）高效排污泵的叶轮和泵体之间的密封环具有密封功能，如密封环损坏将直接影响泵的性能，必要时应更换。

（5）拆卸、维修后，机壳组件必须经0.2MPa气密试验检查，以确保电机密封可靠。

（6）高效排污泵在常规状态下泵每使用300-500小时后应加注或更换油室中机抽(10-30号机油)，使机械密封保持良好的润滑状态，提高机械密封使用寿命。

9.常见问题

（1）电机定子绕组损坏有可能是二相运行或者卡死运行。

（2）水泵流量不足有可能是水泵淤塞，叶轮磨损，转速不足等原因。

（3）水泵功率过大有可能是超过额定流量使用。

10.使用需知

（1）该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿过两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。

（2）用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

（3）高效排污泵使用前应仔细检查电缆是否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

（4）无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

（5）不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%) ，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。

（6）高效排污泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。

（7）机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。

（8）高效排污泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

（9）QW型潜水排污泵更多使用细节请来电咨询021-62987392.
