污水泵

HW混流泵

1.产品介绍 HW型泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。被输送的液体温度不高于50摄氏度。广泛用于农田排灌、工业和城市给排水等多种场合。 2.产品
联系电话:0716-8333385
产品详情:

1.产品介绍

HW型泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。被输送的液体温度不高于50摄氏度。广泛用于农田排灌、工业和城市给排水等多种场合。

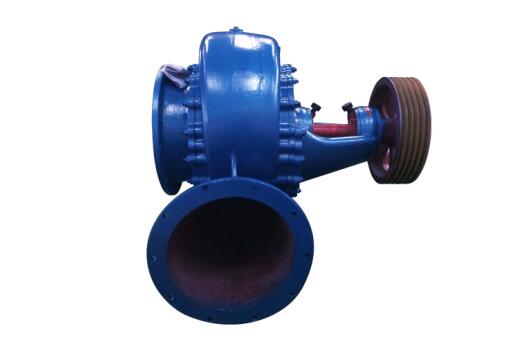

2.产品图片

3.应用范围

HW混流泵是一种比转速较高的泵型,广泛应用于农田灌溉,防涝排洪,污水处理,电站冷却系统等领域。在大流量,低扬程的应用场合下,轴流泵扬程,流量变化范围小,高效区窄,抗汽蚀性能差,使用混流泵代替轴流泵,能够在发挥轴流泵优点的基础上补偿这些缺点,从而取得更好的使用效果。

4.产品特点

(1)结构简单、使用可靠。

(2)安装、检修方便。

(3)效率高、体型小、重量轻。

(4)泵体顶部的螺纹孔用于开机前灌水,或用于连接排气吸水的真空泵。

5.规格参数

型号

口径 (mm)

流量 (m3/h)

扬程 (m)

转速 (r/min)

功率 (KW)

150HW-5

150

180

5

1450

4

150HW-6

150

180

6

1450

5.5

150HW-6

150

223

9.2

1800

7.5

150HW-8

150

180

8

1450

5.5

150HW-12

150

180

12.5

2900

11

200HW-5

200

360

5

1450

7.5

200HW-8

200

360

8

1450

11

200HW-10

200

360

7

1200

11

200HW-10

200

450

10

1450

18.5

200HW-10

200

500

12.2

1600

30

200HW-12

200

360

12.5

1450

18.5

250HW-5

250

540

5

1180

11

250HW-7

250

444

7

980

15

250HW-8

250

540

5.4

970

11

250HW-8

250

664

8

1180

18.5

250HW-8

250

450

12.1

1450

30

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

6.安装方式

(1)安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。

(2)安装时管道重量不应加在水泵上,以免使泵变形。

(3)安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

(4)为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。

(5)安装后拨动电机封叶,叶轮应无摩擦声或卡死现象,否则应将泵拆开检查原因。

7.注意事项

(1)泵用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。

(2)试验电机转向是否正确,参照泵上标志运转。

(3)进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。

(4)启动泵时,需要进行泵排气,直至有一股平稳液流从排气孔流出为止,再将排气螺钉旋紧。

8.常见问题

(1)水泵不吸水可能是进口管路漏气或者管路太长。

(2)水泵流量不足有可能是水泵淤塞,叶轮磨损,转速不足等原因。

(3)水泵功率过大有可能是超过额定流量使用。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。

9.使用需知

(1)轴承采用稀油润滑时,应经常检查和控制轴承体的油位在游标二根标线间;轴承采用干油(润滑脂)润滑时,应定时补充适量油量。对100~350HW型泵(可拆去前盖和后盖来补充),对400~800HW型泵可通过油杯来补充;
(2)经常检查轴承的温升,一般不得高于环境温度35℃,但最高不得超过75℃;
(3)注意泵运转时有无摩擦和撞击声。如泵盖与叶轮摩擦,可在泵盖和泵体间增加纸垫,实际使用适宜间隙为0.3~0.7mm;
(4)填料的调整必须适当,液体应从填料压盖处成滴状间断漏出。填料太紧,轴会发热和功率增加,填料太松,液体泄漏过多,效率降低;
(5)如电机与泵直接,两轴的轴心线应在一直线上;
(6)检查进水管路有无漏气现象;
(7)注意功率是否突然增大或降低,流量是否突然减少。如有,因停车排除;
(8)经常检查各螺栓是否因振动而松动;
(9)在冬季,停车后应将泵和管路内存水放出;
(10)泵初期使用200小时或半年后,应更换润滑油或润滑脂。以后每1000小时或一年后换油一次。
(11)HW型混流泵更多使用细节请来电咨询021-62987392.
