1.产品介绍

QBY气动隔膜泵是我公司开发的第二代气动隔膜泵，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，易挥发、易燃的液体，均能予以抽光吸净。配套我公司研发的外置铜气阀具有超高效率。

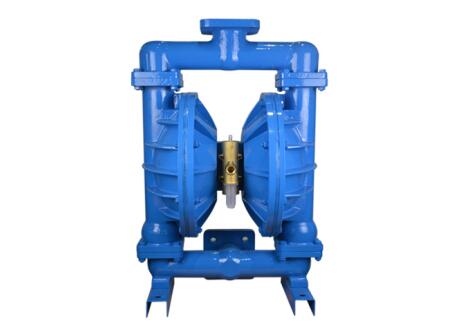

2.产品图片

3.应用范围

1、化工业：酸、碱、溶剂、胶体、混合物、粘合剂、污水、胶乳、油漆、树脂、泥状排出物、电解液

2、电力业：渣油、废油、油水分离、酸、碱、污水

3、陶瓷业：泥釉、搪瓷釉、泥浆、高岭土浆、石灰浆、粘土

4、饮料业：发酵、浓缩液、漕渣、热果浆、糖浆、气液混合、玉米浆、酒、果汁、果酱

5、污水处理业：污水处理厂药液定量添加、石灰乳、稀浆、阴沟污水、废水、化学品建筑坑道和水 池排水、水泥浆、陶瓷砖瓦粘胶剂、石灰浆、天花板涂装、花纹喷涂

6、药品业：片状物、药膏、酒精、过滤辅助物、植物萃取液

7、电子业：溶剂、电镀槽、超声波清洗液、硫酸盐、硝酸盐、硝酸废料、蚀刻酸、抛光剂

8、烟草/食品业：蜂蜜、香精、香料、巧克力、醋盐水、糖浆、植物油、动物血

9、家具业：粘合剂、弥散剂、白乳胶、溶剂、染剂、环氧胶水、淀粉胶、油漆

10、采矿业：坑道排污、排水、煤泥及石浆、胶泥灌浆、水泥浆、输油、润滑油、泡沫船泊容器和船底排污、船底清洗、清仓、油面去渣、海水

11、喷涂业：树脂、溶剂、丙烯酸衍生物、木材防腐剂、油漆、底漆、染色剂、弥散剂、醇酸树脂

12、日化业：洗涤剂、雪花膏、洗手膏、表面活性剂、洗发水、乳胶、发胶、肥皂

13、电镀业：阳极沉淀物、电镀槽、油漆、瓷漆、清洗槽、过滤

14、造纸业：乳液、粘合剂、颜料、树脂、弥散剂、印刷油墨、高岭土、双氧水

15、提炼业：容器底层排污、油渣、容器清洗、便携输送

16、油槽车业：油罐车清洗设备、车辆油槽的罐装和排放

17、市政业：水箱和坑道排污、下水道清洗、化学制品、地表污水、应急排灌、泄漏物清理、废油

18、纺织/地毯业：化学印染、淀粉和上浆、染料、树脂、乳液

19、汽车制造业：乳化油、削磨乳液、油、冷却剂、液压油、油漆调配、油漆添加剂、去污槽、切削油、水与乙二醇混合、喷漆

4.产品特点

1、不需灌引水。超高吸力。

2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等。

4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬氟、铝合金。

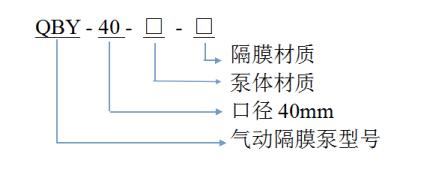

5.型号意义

6.规格参数

注：1.过流部件材质有不锈钢、铸铁、铝合金、衬氟。

2.膜片材质有氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)。

3.泵进出口水管的开头方向可以根据要求更改。

4.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)泵要安装并固定在稳定的基础上，最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上，需要配有相应的支撑。

（3）设备安装时必须接地。

8.注意事项

（1）在使用泵之前，应该对泵的各个紧固件进行检查。

（2）操作设备之前，必须阅读所有的说明，了解各种标志和标签内容。

（3）被输送的介质及其温度应在泵过流部件允许范围内。

（4）对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净电动隔膜泵内积物，以免再开时损坏。

（5）不要超过所用系统最低额定组件的最大工作压力。

（6）有何疑问请来电咨询021-62987392.

9.常见问题

（1）流体如果有气泡产生可能是抽吸管路松动，膜片破碎。

（2）废气中有流体产生可能是易损件严重磨损。

（3）泵有气漏出可能是中心轴密封件磨损。

（4）其它问题请来电咨询021-62987392。

10.使用需知

1、泵体在运转过程中内部介质中含有的最大颗粒直径不能超过泵的最大安全通过颗粒直径标准，要不然会造成泵体内部的堵塞。

2、泵在运行过程中进气压力不能超过泵的最高允许使用压力，要不然压力过高会造成空气的极度压缩，一旦发生故障可能会影响到泵的运转，甚至发生危险情况，造成人身伤害或者财产损失等危险情况。

3、对泵内部的管道进行清洗工作，保证内部的干净整洁，让泵能够稳定正常的运行。

4、泵内部的接地方面要进行仔细认真的安装，可以使用一些横截面比较大的导线进行螺钉固定进行可靠的接地，让泵在运行过程中不会发生静电火花，避免了一些危险情况的发生。当然接地方面也要根据实际情况，一些特殊的地方也有一些特殊的规定。接地安装完成之后，在泵经过使用之后，也要经常性的检查接地状态是否还如一开始那样稳定可靠。

5、如果连接管头松动遭运撞击也可能会产生静电火花，所以泵在安装的时候要将隔膜泵和各连接管接头进行紧固，如果条件允许的情况下可以使用抗静电的软管。

6、泵最好安装在一些通风比较良好的环境下，另外一点是要让泵远离一些温度过高或者易燃易爆的产品。

7、如果隔膜泵在排气过程中切记不要将排气口对着人，要不然内部有杂质可能会对人体造成伤害。另外如果泵是进行输送了一些易燃或者是有毒的介质，应该将泵转移到一些偏向安全地区在进行介质的排放。

8、流体的高压可能会导致严重的人身伤亡和财产损失，请不要在泵加压时，对泵及料管系统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统卸压，慢慢松开连接的各管道接头。

9、如输送有害有毒流体，请不要把泵直接送到厂家来修理。根据当地法律法规妥善处理，并使用永球配件以保证使用寿命。

10、液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+的液体和卤代烃及其他的取代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。

11、保证所有接触输送体的部件不会被输送的流体腐蚀损坏。

12、保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项，必要的话，配给必需的防护用品。

13、在工作恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质且成分复杂，管路易于堵塞，这样对电动泵就形成负荷过高的情况，电机发热易损，主轴易断裂。

14、更多使用细节请来电咨询021-62987392
