1.产品介绍
ZW系列自吸式无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可像一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

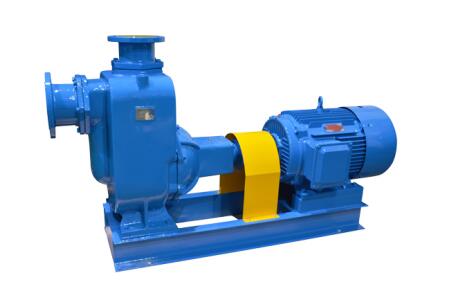

2.产品图片
3.应用范围
ZW自吸排污泵主要适用于输送工业废水和城市生活污水，它的最大优点是具有较强的自吸能力，吸入管路无需装底阀，能输送含有较大固体颗粒和含有纤维材料及多种杂质的污水，含固量≤35%不易堵塞。除适用输送污水外，还适用作疏水泵，纸浆泵，过滤冲洗冷凝循环泵，灌溉用泵等，广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。适用于介质温度0~150 ℃。该系列无堵塞污水泵分普通型和耐腐型两种，普通型材质为A3，耐腐型材质有304、316、316L等，不同的材质供不同的场合使用。
4.产品特点
ZW自吸排污泵于国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点。在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
5.型号意义
6.规格参数
|
型号 |
口径 (mm) |
流量 (m3/h) |
扬程 (m) |
转速 (r/min) |
功率 (KW) |
|
25ZW-8-15 |
25 |
8 |
15 |
2900 |
2.2 |
|
32ZW-10-20 |
32 |
10 |
20 |
2900 |
2.2 |
|
40ZW-20-15 |
40 |
20 |
15 |
2900 |
2.2 |
|
40ZW-10-20 |
40 |
10 |
20 |
2900 |
2.2 |
|
40ZW-15-30 |
40 |
15 |
30 |
2900 |
3 |
|
50ZW-10-20 |
50 |
10 |
20 |
2900 |
2.2 |
|
50ZW-20-12 |
50 |
20 |
12 |
2900 |
2.2 |
|
50ZW-15-30 |
50 |
15 |
30 |
2900 |
3 |
|
65ZW-30-18 |
65 |
30 |
18 |
1450 |
4 |
|
65ZW-25-30 |
65 |
25 |
30 |
2900 |
5.5 |
|
65ZW-25-40 |
65 |
25 |
40 |
2900 |
7.5 |
|
65ZW-40-25 |
65 |
40 |
25 |
2900 |
7.5 |
|
65ZW-65-25 |
65 |
65 |
25 |
2900 |
7.5 |
|
80ZW-40-16 |
80 |
40 |
16 |
1450 |
4 |
|
80ZW-40-25 |
80 |
40 |
25 |
2900 |
7.5 |
|
80ZW-65-25 |
80 |
65 |
25 |
2900 |
7.5 |
|
80ZW-80-35 |
80 |
80 |
35 |
2900 |
15 |
|
80ZW-50-60 |
80 |
50 |
60 |
2900 |
22 |
|
100ZW-100-15 |
100 |
100 |
15 |
1450 |
7.5 |
|
100ZW-80-20 |
100 |
80 |
20 |
1450 |
7.5 |
|
100ZW-100-20 |
100 |
100 |
20 |
1450 |
11 |
|
100ZW-100-30 |
100 |
100 |
30 |
2900 |
22 |
|
100ZW-80-45 |
100 |
80 |
45 |
2900 |
30 |
|
100ZW-80-80 |
100 |
80 |
80 |
2900 |
45 |
|
125ZW-120-20 |
125 |
120 |
20 |
1450 |
15 |
|
150ZW-180-14 |
150 |
180 |
14 |
1450 |
15 |
|
150ZW-180-20 |
150 |
180 |
20 |
1450 |
15 |
|
150ZW-180-30 |
150 |
180 |
30 |
1450 |
37 |
|
150ZW-180-38 |
150 |
180 |
38 |
1450 |
55 |
|
200ZW-280-14 |
200 |
280 |
14 |
1450 |
22 |
|
200ZW-280-20 |
200 |
280 |
20 |
1450 |
37 |
|
250ZW-420-20 |
250 |
420 |
20 |
1450 |
55 |
|
300ZW-800-14 |
300 |
800 |
14 |
1450 |
55 |
注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。
2.特殊工况介质如需选型请来电咨询021-62987392。
7.安装方式
（1）ZW自吸排污泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
（2）泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
（3）为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
8.注意事项
（1）吸入管路越短越好，最长不超过10M。自吸高度不能超过规定值4.5M。
（2）此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。
（3）自吸泵第一次使用，仍需将泵腔灌满水。
（4）常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。
（5）此泵可定做直联式，同心度高，稳定性增强，亦更为经济，不过维修稍嫌麻烦。
9.常见问题
（1）水泵不出水有可能是吸入管漏气或者吸入管太高
（2）水泵流量不足有可能是水泵淤塞，叶轮磨损，转速不足等原因。
（3）水泵功率过大有可能是超过额定流量使用。
（4）杂音震动有可能是管路支撑不稳，液体混有气体，轴承损坏等原因。
10.使用需知
（1）检查泵底座、联轴器、轴承等连接部位的紧固件有否松动？如有松动应固紧。
（2）用手转动联轴器是否有卡带或异声等现象？
（3）打开泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。
（4）接上电源试转一下，从电机端往泵头方向看，为顺时针转向。(严禁反转)
（5）开机工作，观察否运行是否正常？若有异常现象，应找出原因，加以排除。
（6）ZW系列自吸式无堵塞排污泵更多使用细节请来电咨询0577-67981666.
