一、产品介绍
VSP防爆强力真空自吸泵，是独创性多功能特种泵，主要由泵体、泵盖、转子组合件和动力组件构成，转子组合件安装在泵体与泵盖组成的泵腔内，动力组件带动转子组合件旋转，通过转子组合件在泵腔内转动产生密封腔容积变化，快速产生真空度吸入物料。其优点是吸力超强，水测试吸上高度为8.2米，远高于其他自吸泵的34米吸程；输送液体粘度范围广，易挥发溶剂与高粘度油类胶水等均可使用；桶装、灌装液体可以抽光吸净，吸净度高于真空机组吸料，且一桶物料抽空后插入下一桶时1秒钟就可吸上来；自吸时间极短，3米/2秒，而其他自吸泵3米/180秒以上；抗汽蚀性能强。且结构简单，零部件少，安装简便，极易维护，使用寿命长。

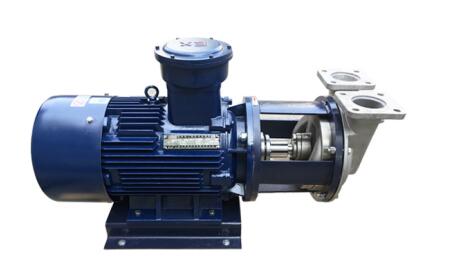

二、产品图片
三、产品特点：
强力真空自吸泵，独创结构，比自吸泵更强吸水性能，比真空泵更适合输送液体。
1. 自吸能力强：独特创新结构，吸力达到8.2米。
2. 自吸时间短：3米/2秒 5米/8秒 8米/15秒。
3. 抽送范围广：可抽送高真空度容器内液体。
四、VSP-50A-P强力真空自吸泵产品用途：
1. 各种低比重、易挥发溶剂溶液以及抽取输送（氟塑料适合输送强腐蚀性介质）。
2. 桶装液体抽取输送（取代插桶泵，比插桶泵抽的更干净）。
3. 罐内残留物抽光吸净。
4. 池底、罐底污泥的抽取清洗。
5. 农业、医药及中间体等化工行业。
6. 化妆品、油品等行业高粘度液体抽取输送。
7. 啤酒、黄酒等酿酒相关行业。
8. 乳品、奶制品等食品相关行业。

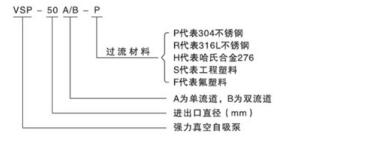

五、VSP真空自吸泵型号意义
六、VSP强力真空自吸泵参数表
|
Type |
mm |
m3/h |
m |
kw |
|
型号 |
进出口径 |
流量 |
扬程 |
电机功率 |
|
VSP-25A |
25x25 |
2 6 |
2 10 |
2.2 |
|
VSP-25B |
25x25 |
2 8 |
2 15 |
2.2 3 |
|
VSP-50A |
50x50 |
2 12 |
4 14 |
3 4 |
|
VSP-50B |
50x50 |
2 18 |
6 20 |
4 5.5 |
|
VSP-50A-PLUS |
50x50 |
3 14 |
4 23 |
3 4 |
|
VSP-50B-PLUS |
50x50 |
3 20 |
7 35 |
5.5 7.5 |
|
VSP-65A |
65x65 |
3 26 |
8 29 |
7.5 |
|
VSP-65B |
65x65 |
6 50 |
10 38 |
11 |
|
VSP-80A |
80x80 |
45 65 |
2 21 |
11 15 |
|
VSP-80B |
80x80 |
55 70 |
6 17 |
15 18.5 |
七、强力真空自吸泵安装注意事项及安装尺寸图
1、 按基础尺寸做好混凝土基础，同时预埋好地脚螺栓。
2、 安装前应检查机组：紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
3、 将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。调好后，拧紧地脚螺栓。
4、 泵的吸入、吐出管路应有支架，不能用泵来支撑！进出口管路口径应与泵进出口口径相统一。
5、 泵安装时：应取下进出口上防尘盖再安装。泵出口管路必须保证垂直向上1米后方可拐弯。
6、 为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只 压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。
7、 如果泵停机时液体会从高位向低位倒流并产生虹吸现象，致使泵腔及进出口管道液体被抽空，则 应在泵吸入管道水平方向安装旋启式止回阀。
8、 泵安装好开机前：应拨动泵轴使泵转动并往泵腔灌液，让液体充满泵腔并排出空气，检查泵 是否泄漏，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
八、VSP-50A-P强力真空自吸泵故障排除
|
故障现象 |
产生原因 |
排除方法 |
|
泵不出水 |
1.泵体内储液不足 |
1.加足液体并排出气体 |
|
2.吸入管路漏气 |
2.消除管路漏气现象 |
|
|
3.转速太低 |
3.调整电源电压 |
|
|
4.泵反转 |
4.检查纠正 |
|
|
5.吸程太高或吸入管路太长 |
5.降低吸程或缩短管路 |
|
|
泵出水不足 |
1.吸入与排出管道堵塞 |
1.清除堵塞物 |
|
2.功率不足转速太低 |
2.调整额定转速 |
|
|
3.叶轮损坏 |
3.更换叶轮 |
|
|
泵噪音、振动过大 |
1.底脚不稳 |
1.加固 |
| 2.轴承磨损严重 | 2.更换轴承 | |
|
3.吸程太高 |
3.降低吸程 |
|
|
4.流量太大 |
4.控制流量 |
|
|
泵泄漏 |
1.机械密封件损坏 |
1.更换 |
|
2.联接螺栓松动 |
2.紧固 |
荆州福瑞达 专业精神 / 专业制造 / 专业服务 电话：0716-8333385
