1.产品介绍

CYZ-A型自吸式离心油泵（自吸油泵）是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，此系列泵适用于石油行业、陆地油库、油罐车、发电厂的理想产品，并适合于作船用卸油泵、舱底泵、 消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～80℃，如输送化工液体可改用耐腐蚀机械密封。

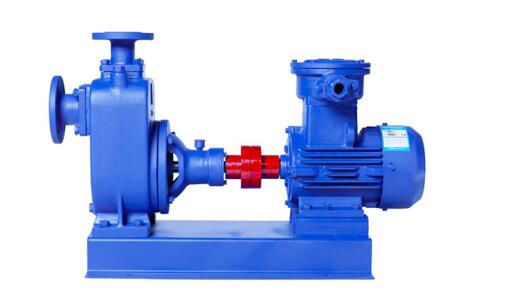

2.产品图片

3.应用范围

CYZ-A油泵具有较强的自吸能力，适用于油库、油罐车、油轮、运输大船舶、化工石油企业的油品输送。

4.产品特点

1、CYZ-A油泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储油定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好

2、CYZ-A油泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件

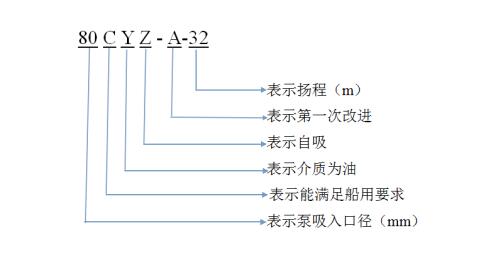

5.型号意义

6.规格参数

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

1、在油泵与电动机直联传动时，应注意泵轴和电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。

2、泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障、

3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干摩擦，必须使泵的进口高于泵轴中心线。

4、吸入管路的安装应注意：

A、吸入口的安装高度不能超过3.5米，在条件许可时，吸入口的安装高度应尽可能的低于油库最低储油面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高扫舱功能。

B、吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现在存在

C、应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查

D、吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷

5、油泵在安装时，应使泵及管路的静电接地电阻达到其规定要求

6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。

7、校正泵联轴器及电动机联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃

9、该泵轴承体凡设有冷却水接头供配内孔为∅12的胶管或塑料管之用，其螺纹尺寸为M12*1.25

10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀

8.注意事项

（1）泵的各紧固件是否牢固。（2）主动轴是否运转灵活。（3）进出管道的阀门是否打开。

（4）泵的旋转方向是否符合要求，（从电机端往泵头方向看为顺时针旋转）。

9.常见问题

1、如不排油或排油量少，检查管路是否漏气

2、如密封漏油，检查密封与泵轴是否损坏。

3、如噪音或振动大，检查出口管路是否堵塞。

4、其它问题请来电咨询0577-67981666

10.使用需知

1、滚动轴承：当油泵长期运行后，轴承磨损到一定程度时，须进行更换

2、前密封环、后密封环：当密封环磨损到一定程度时，需进行更换

3、机械密封：机械密封在不漏油的情况下，一般不应拆开检查。若轴承体下端泄露口处产生严重泄露时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生漏泄的原因主要是摩擦付镜面拉毛所至。其修复办法，可对摩擦付端面进行研磨使恢复镜面。机械密封产生泄露的另一原因是‘O’形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更换‘O’形密封圈进行重新装配
