1.产品介绍
LQFZ直联式耐腐蚀不锈钢自吸泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式有直联式和带轴承托架式两种,所有泵的轴封均采用目前西德先进的悬臂式技术的机械密封,不锈钢耐腐蚀离心泵集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列产品具有耐腐蚀、性能可靠,使用维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

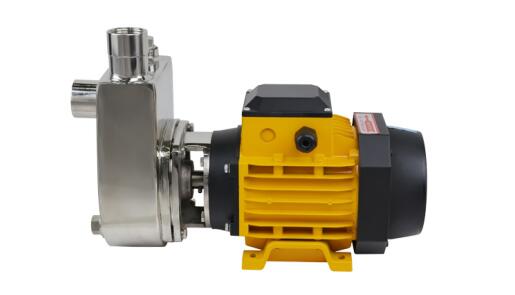

2.产品图片
3.应用范围
LQFZ直联式不锈钢耐腐蚀自吸泵用来输送带腐蚀性、有卫生要求、粘稠性低的液体,广泛应用于食品、饮料、医药、化妆品、污水处理、化工(或精细化工)、电镀等行业。
4.产品特点
1、采用的是耐腐性与不锈钢的材料生产离心泵,不仅仅具备了耐腐性还具备了离心泵的特点,在寿命上因为采用了不锈钢材料也具备长寿命。
2、本泵还拥有自吸的功能。只需要第一次灌满液体排净空气,后期都可以直接吸料。
3、安装不锈钢自吸耐腐蚀离心泵方法也非常的简单只要不将管路压在泵的上方即可。

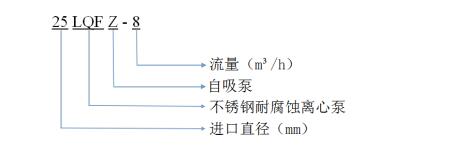

5.型号意义
6.规格参数
型号 三相 380v/50HZ |
型号 单相 220v/50HZ |
功率 (kw) |
口径(mm) |
效率 (%) |
扬程H (m) |
流量Q (m³/h) |
汽蚀余量 (NPSH)r (m) |
|
进口 |
出口 |
|||||||
25LQFZ-8 |
25LQFZ-8B |
0.25 |
25 |
25 |
40 |
6 |
4.3 |
4 |
25LQFZ-13 |
25LQFZ-13B |
0.75 |
25 |
25 |
40 |
13 |
6 |
5 |
40LQFZ-18 |
40LQFZ-18B |
1.5 |
40 |
40 |
49 |
18 |
10 |
5 |
50LQFZ-22 |
/ |
3 |
50 |
50 |
50 |
24 |
14.5 |
5 |
注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。
2.特殊工况介质如需选型请来电咨询021-62987392。
7.安装方式
(1)不锈钢自吸泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。
(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。
(3)泵的安装位置尽量靠近物料(进口管路越短,自吸时间越快。)
(4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。
8.注意事项
(1)不锈钢自吸泵使用前应向泵内加足储液,严禁无液或储液不足的情况下启动运转。
(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。
(3)机组运行5-10分钟,如无异常现象,即可投入工作。
(4)停机时,应先将出口阀门关闭,然后在切断电源。
9.常见问题
(1)水泵不出水有可能是泵腔中有空气。
(2)水泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。
(3)水泵功率过大有可能是超过额定流量使用。
(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。
10.使用需知
(1)拆卸顺序为:卸下电机、支架、底板螺钉、卸下机械密封罩,松开动环卡环螺栓,静环压板螺栓、前后泵盖螺栓,将叶轮轴拉杆冯定螺钉拧松,拧出3~5mm,用铁锤敲打拉杆,将叶轮打松后,卸下拉杆、叶轮和机械密封,在卸机械密封件时应手工操作,不可用金属工具敲打,严防损坏。
(2)如果泵运转时发生汽蚀,必须在1分钟内停机。
(3)长期停机不用时,应清洗泵内流道。
(4)如果泵运行时突然停电,必须立刻关闭电源,并关闭出口阀门。
(5)输送介质的比重大于1.2时应另配电机,否则将影响扬程或导致电机烧坏。。
(6)LQFZ不锈钢自吸泵加药泵更多使用细节请来电咨询021-62987392.
