1.产品介绍
GBW浓硫酸泵是根据IS型离心泵的性能参数,采用浓硫酸专用铸铁、碳钢二种材料和优秀水力模型进行优化设计而成,是理想的新一代化工泵.。

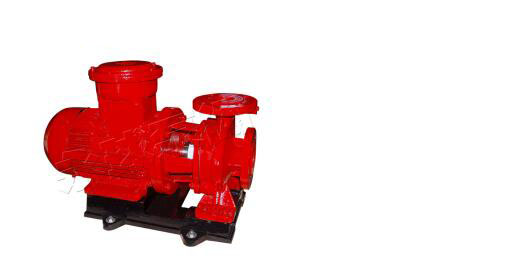

2.产品图片
3.应用范围
GBW浓硫酸泵主要用于浓硫酸的输送。也可以应用于暖通、环保、水处理;交通、轻工、建材;冶金;食品、制造、造纸;石油、化工;能源、电力等行业。
4.产品特点
(1)GBW浓硫酸泵的泵体采用专用铸铁材质,此材料与浓硫酸接触的时候产生一层保护膜,有效的防止浓硫酸腐蚀泵体。。
(2)GBW浓硫酸泵采用WB2型外装式专用机械密封,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
(3)GBW浓硫酸泵配置高效节能电机,动力强劲,完全适用于输送高密度的浓硫酸液体。

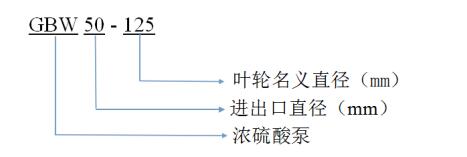

5.型号意义
6.规格参数
型号 |
流量 (m³/h) |
扬程 (m) |
转速 (r/min) |
电机功率 (kw) |
GBW25-125 |
4 |
20 |
2900 |
1.5 |
GBW25-160 |
4 |
32 |
2900 |
2.2 |
GBW32-125 |
5 |
20 |
2900 |
1.5 |
GBW32-160 |
5 |
32 |
2900 |
2.2 |
GBW40-125 |
6.3 |
20 |
2900 |
1.5 |
GBW40-160 |
6.3 |
32 |
2900 |
3 |
GBW40-200 |
6.3 |
50 |
2900 |
5.5 |
GBW50-100 |
12.5 |
12.5 |
2900 |
1.5 |
GBW50-125 |
12.5 |
20 |
2900 |
2.2 |
GBW50-160 |
12.5 |
32 |
2900 |
4 |
GBW50-200 |
12.5 |
50 |
2900 |
7.5 |
GBW65-100 |
25 |
12.5 |
2900 |
2.2 |
GBW65-125 |
25 |
20 |
2900 |
4 |
GBW65-160 |
25 |
32 |
2900 |
5.5 |
GBW65-200 |
25 |
50 |
2900 |
11 |
GBW80-100 |
50 |
12.5 |
2900 |
4 |
GBW80-125 |
50 |
20 |
2900 |
7.5 |
GBW80-160 |
50 |
32 |
2900 |
11 |
GBW80-200 |
50 |
50 |
2900 |
18.5 |
GBW100-100 |
100 |
12.5 |
2900 |
7.5 |
GBW100-125 |
100 |
20 |
2900 |
15 |
GBW100-160 |
100 |
32 |
2900 |
18.5 |
GBW100-200 |
100 |
50 |
2900 |
30 |
GBW125-100 |
160 |
12.5 |
2900 |
15 |
GBW125-125 |
160 |
20 |
2900 |
18.5 |
GBW125-160 |
160 |
32 |
2900 |
30 |
GBW125-200 |
1600 |
50 |
2900 |
45 |
GBW150-125 |
160 |
20 |
2900 |
18.5 |
GBW150-160 |
160 |
32 |
2900 |
30 |
GBW200-200 |
200 |
12.5 |
1450 |
18.5 |
GBW200-250 |
200 |
20 |
1450 |
22 |
GBW250-250 |
550 |
20 |
1450 |
55 |
注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。
2.特殊工况介质如需选型请来电咨询021-62987392。
7.安装方式
(1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。
(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。
(3)安装前应仔细检查泵体流道内有无硬质物,以免运行时损坏叶轮和泵体。
(4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。
8.注意事项
(1)泵的进出口管路上要安装调节阀,以控制泵在额定工况下运行。
(2)开机前打开泵的进口阀门,使液体充满整个泵腔。
(3)接通电源,当泵达到正常转速后,在逐渐打开吐出管道上的阀门,并调节到所需的工况。
(4)检查电机、轴承处温升≤70℃发现异常及时处理。
(5)严禁机械密封在干磨情况下工作。
9.常见问题
(1)水泵不出水有可能是泵腔中有空气。
(2)水泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。
(3)水泵功率过大有可能是超过额定流量使用。
(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。
10、使用需知
(1)GBW浓硫酸泵不能输送低浓度的硫酸或者其它低浓度的酸碱性液体
(2)GBW浓硫酸泵在开机过程中如果机械密封泄漏,需要及时更换机械密封,以防空气进入泵腔引起其它配件的损坏
(3)GBW浓硫酸泵在使用过程中,操作人员如果要对泵进行检查,切记一定要做好防护措施,以防浓硫酸滴漏。
(3)GBW浓硫酸泵更多使用细节请来电咨询021-62987392.
