CQB-F衬氟磁力驱动泵

1.产品介绍 CQB-F型衬氟磁力驱动泵（氟塑料磁力泵）是由本单位经过多年的潜心研究和开发的一种无泄漏耐高温、抗强腐蚀的新产品，采用全氟乙炳烯（F46）成形技术，由于该材料在耐强腐蚀介质方面所具有

联系电话：0716-8333385

产品详情：

1.产品介绍

CQB-F型衬氟磁力驱动泵（氟塑料磁力泵）是由本单位经过多年的潜心研究和开发的一种无泄漏耐高温、抗强腐蚀的新产品，采用全氟乙炳烯（F46）成形技术，由于该材料在耐强腐蚀介质方面所具有独特性能，内衬在各类铸铁、碳钢、不锈钢内壁及泵体的内腔，不但可以适用于不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属。

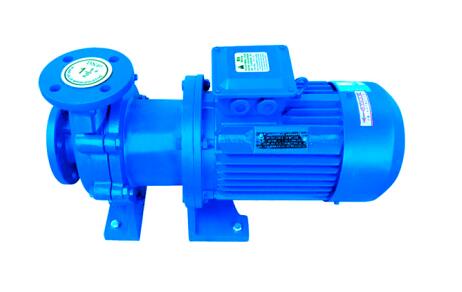

2. 产品图片

3.应用范围

CQB-F型衬氟磁力泵（氟塑料磁力泵）广泛应用于医药、化工、氯碱、农药、电镀、石油、环保、造纸、冶炼、等领域。适用介质：高浓度的酸、碱、强氧化剂、有机溶剂等。

性能范围：流量：3m3/h~800m3/h、扬程：15m~125m、功率：0.18-22KW

适用温度：-30-150℃

选装配件：防空转装置、泄漏监控装置、测温装置

注意事项：当介质比重大于1.3g/cm³,时订货时应说明，磁力泵禁止空运转、禁止输送含有颗粒或有结晶的介质。

4.产品特点

1.氟塑料磁力泵泵体内衬、叶轮内转子、隔离套均采用纯净的F46材料一次性模压而成，无杂质析出。

2.取消了传统离心泵的轴封设计。利用磁力偶合间接驱动，达到零泄漏。不污染使用场地，非常适合用于医药、化工、航空、标准化车间等特殊场合。

3.衬氟泵壳采用高温退火技术。泵体衬氟层贴合紧密，且衬氟光洁，强度高。非常适合用于强酸碱的工况。

4.磁钢选用特种材料，永不退磁，可顺利把原动机的扭矩传递给叶轮，并且在大流量工况下也不会打滑，也可防止叶轮内转子与后止推环接触，从而防止因摩擦发热而融化氟塑料部件，确保磁力泵在强腐蚀性的场合能正常运行；

5.隔离套采用进口碳纤维特制而成的补强罩，具有超高超压的性能，使泵组可以承受更高的系统压力，并且可以消除采用金属套因磁涡流而产生的热量；

6.叶轮转子采用本公司独特模型，拥有强度高、不易变形、耐腐耐磨、流道光滑、水利性能优越、水力摩擦损失小、效率高等特点。

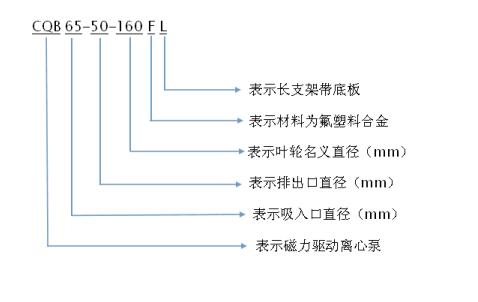

7.5.型号意义

5.规格参数

型号	流量Q (m³/h)	扬程 (m)	汽蚀余量（m）	转速n (r/min)	进口口径（mm）	出口口径（mm）	使用温度（℃）	电机功率（kw）
CQB16-12-50F	0.6	2.0	9.0	2900	16	12	＜80	0.025
CQB15-15-65F	0.8	3.2	6.0	2900	15	15	＜80	0.18
CQB20-15-75F	1.6	7.0	6.0	2900	20	15	＜80	0.18
CQB25-20-100F	2.5	10.5	6.0	2900	25	20	＜80	0.37
CQB32-20-110F	5.5	13	6.0	2900	32	20	＜80	0.55
CQB40-25-120F	6.3	15	5.0	2900	40	25	＜80	0.75
CQB40-40-100F	6	11	5.0	2900	40	40	＜80	0.55
CQB40-40-125F	6.5	17.5	3.7	2900	40	40	＜80	1.1
CQB50-32-125F	12	20	3.5	2900	50	32	＜100	1.5
CQB50-32-125FL	12.5	20	3.5	2900	50	32	＜100	2.2
CQB50-32-160FL	12.5	32	3.5	2900	50	32	＜100	4
CQB50-32-200FL	12.5	50	3.5	2900	50	32	＜100	7.5
CQB65-50-150F	20	25	4.0	2900	65	50	＜100	4
CQB65-50-160F	17.5	32	4.0	2900	65	50	＜100	4
CQB65-50-180F	8	38	4.0	2900	65	50	＜100	5.5
CQB65-40-200FL	25	50	4.0	2900	65	40	＜100	11
CQB80-65-160FL	50	32	4.0	2900	80	65	＜100	11
CQB80-50-200FL	50	50	4.0	2900	80	50	＜100	18.5
CQB100-80-160FL	100	32	4.0	2900	100	80	＜100	22

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。
2.以上电机功率配置对应介质密度为1g/cm³。如密度变大对应加大电机功率。
3.特殊工况介质如需选型请来电咨询021-62987392。

6.安装方式
(1)泵要安装并固定在稳定的基础上，最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。
(2)安装管路时需注意泵的进出口管路不能做力在泵上，需要配有相应的支撑。
(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门，最好能安装管道补偿器。泵在吸上工况下时需要在泵的出口安装阀门。
（4）泵在安装过程中预留足够的检修空间，以方便后期设备的维护。
7.注意事项
（1）在使用泵之前，应该对泵的各个紧固件进行检查。
（2）泵在运转过程中的旋转方向应该要跟要求符合的。
（3）泵腔充满液体方可开机，切勿干烧空转。
（4）常规磁力泵严禁输送含颗粒的介质。
（5）有何疑问请来电咨询021-62987392.
8.常见问题
（1）泵不出水，检查泵是否反转以及进水管道漏气。
（2）流量不足可能吸入管径太小，或者密封环严重磨损。
（3）扬程过低检查转速是否变慢，或者流量过大。
（4）其它问题请来电咨询021-62987392
9.使用需知
（1）因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空转，同时避免在工作中途停电后在启动时所造成的空转运转。
（2）被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过滤器。
（3）输送易结晶的介质请采用永球公司生产的保温夹套型衬氟磁力泵。在二次开机前，需确保物料保温正常。
（4）装配内磁转子对准外磁转子轴向定位时，由于磁吸力，用户应采取适当的缓冲措施，以免卡、夹手指。
（5）在工作过程中，如发现有不正常的声音或其它故障时，需立即停机检查，待排除故障后方可继续运转。
（6）长期停机不使用时，应切断电源，泵内冲洗干净。进出口封闭好，以防颗粒进入泵腔。
（7）更多使用细节请来电咨询021-62987392
