1.产品介绍 QW潜水排污泵(潜水泵、潜污泵)设计合理,配套电机合理,效率高,节能效果显著,是引进国外高效节能无堵塞排污泵先进经验,结合本单位技术力量研制而成,各项性能指标均达到国家标准同类产品水平
联系电话:0716-8333385
产品详情:

1.产品介绍

QW潜水排污泵(潜水泵、潜污泵)设计合理,配套电机合理,效率高,节能效果显著,是引进国外高效节能无堵塞排污泵先进经验,结合本单位技术力量研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。电机用油室隔开,具有无堵塞、高效率、节能显著,是我国泵类更新换代的最新产品,深受用户欢迎和好评。

QW潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。

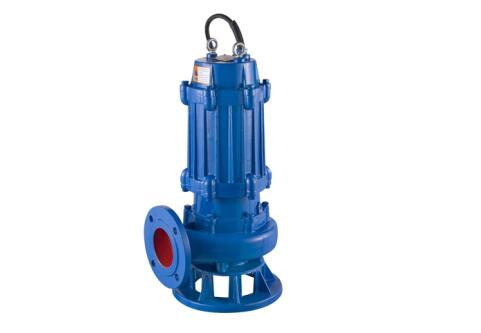

2.产品图片

3.应用范围

QW潜污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的结水装置,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。

QW潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

4.产品特点

①采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

②机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。

③整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

④该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机绝对保护。

⑤可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。

⑥浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

⑦可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。

⑧能够在全扬程范围内使用,而保证电机不会过载。

⑨有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。

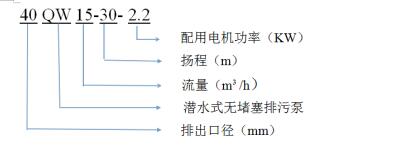

5.型号意义

6.规格参数

型号

口径 (mm)

流量 (m3/h)

扬程 (m)

转速 (r/min)

功率 (KW)

25 - 8 - 12 - 0.75

25

8

12

2900

0.75

25 - 8 - 22 - 1.1

25

8

22

2900

1.1

25 - 8 - 25 - 1.5

25

8

25

2900

1.5

32 - 12 - 15 - 1.1

32

12

15

2900

1.1

40 - 15 - 15 - 1.5

40

15

15

2900

1.5

40 - 15 - 30 - 2.2

40

15

30

2840

2.2

50 - 20 - 7 - 0.75

50

20

7

1390

0.75

50 - 10 - 10 - 0.75

50

10

10

1390

0.75

50 - 20 - 15 - 1.5

50

20

15

2840

1.5

50 - 15 - 25 - 2.2

50

15

25

2840

2.2

50 - 18 - 30 - 3

50

18

30

2880

3

50 - 25 - 32 - 5.5

50

25

32

2900

5.5

50 - 20 - 40 - 7.5

50

20

40

2900

7.5

65 - 25 - 15 - 2.2

65

25

15

2840

2.2

65 - 37 - 13 - 3

65

37

13

2880

3

65 - 25 - 30 - 4

65

25

30

2890

4

60 - 30 - 40 - 7.5

65

30

40

2900

7.5

65 - 35 - 50 - 11

65

35

50

2930

11

65 - 35 - 60 - 15

65

35

60

2930

15

80 - 40 - 7 - 2.2

80

40

7

1420

2.2

80 - 43 - 13 - 3

80

43

13

2880

3

80 - 40 - 15 - 4

80

40

15

2890

4

80 - 65 - 25 - 7.5

80

65

25

2900

7.5

100 - 80 - 10 - 4

100

80

10

1440

4

100 - 110 - 10 - 5.5

100

110

10

1440

5.5

100 - 100 - 15 - 7.5

100

100

15

1440

7.5

100 - 85 - 20 - 7.5

100

85

20

1440

7.5

100 - 100 - 25 - 11

100

100

25

1460

11

100 - 100 - 30 - 15

100

100

30

1460

15

100 - 100 - 35 - 18.5

100

100

35

1470

18.5

125 - 130 - 15 - 11

125

130

15

1450

11

125 - 130 - 20 - 15

125

130

20

1450

15

150 - 145 - 9 - 7.5

150

145

9

1450

7.5

150 - 180 - 15 - 15

150

180

15

1450

15

150 - 180 - 20 - 18.5

150

180

20

1450

18.5

150 - 180 - 25 - 22

150

180

25

1450

22

150 - 130 - 30 - 22

150

130

30

1450

22

150 - 180 - 30 - 30

150

180

30

1450

30

150 - 200 - 30 - 37

150

200

30

1450

37

200 - 300 - 7 - 11

200

300

7

980

11

200 - 250 - 11 - 15

200

250

11

980

15

200 - 250 - 15 - 18.5

200

250

15

1450

18.5

200 - 400 - 10 - 22

200

400

10

1450

22

200 - 400 - 13 - 30

200

400

13

1450

30

200 - 300 - 15 - 22

200

300

15

1450

22

200 - 250 - 22 - 30

200

250

22

1450

30

200 - 350 - 25 - 37

200

350

25

1450

37

200 - 400 - 30 - 45

200

400

30

1450

45

250 - 600 - 9 - 30

250

600

9

980

30

250 - 600 - 12 - 37

250

600

12

1450

37

250 - 600 - 15 - 45

250

600

15

1450

45

250 - 600 - 20 - 55

250

600

20

1450

55

250 - 600 - 25 - 75

250

600

25

1450

75

250 - 800 - 12 - 45

250

800

12

980

45

300 - 500 - 15 - 45

300

500

15

980

45

300 - 800 - 15 - 55

300

800

15

980

55

300 - 600 - 20 - 55

300

600

20

980

55

300 - 800 - 20 - 75

300

800

20

980

75

300 - 950 - 20 - 90

300

950

20

980

90

300 - 1000 - 25 - 110

300

1000

25

980

110

300 - 1000 - 35 - 132

300

1000

35

980

132

300 - 1100 - 10 - 55

300

1100

10

980

55

350 - 1200 - 6 - 30

350

1200

6

980

30

350 - 1100 - 10 - 45

350

1100

10

980

45

350 - 1100 - 12 - 55

350

1100

12

980

55

350 - 1500 - 15 - 90

350

1500

15

980

90

350 - 1200 - 18 - 90

350

1200

18

980

90

350 -1800 - 40 - 280

350

1800

40

980

280

350 - 1800 -43 - 315

350

1800

43

980

315

400 - 1500 - 5 - 30

400

1500

5

980

30

400 - 2000 - 6 - 55

400

2000

6

740

55

400 - 2600 - 6 - 75

400

2600

6

740

75

400 - 1500 - 12 - 75

400

1500

12

740

75

400 - 2000 -10 - 90

400

2000

10

740

90

500 - 2000 - 7 - 55

500

2000

7

740

55

500 - 2200 - 8 - 75

500

2200

8

740

75

500 - 2200 - 10 - 90

500

2200

10

740

90

500 - 2600 - 15 - 160

500

2600

15

740

160

600 - 3000 - 16 - 220

600

3000

16

740

220

600 - 5500 - 10 -250

600

5500

10

740

250

600 - 3750 - 17 - 250

600

3750

17

740

250

600 - 6000 - 10 - 280

600

6000

10

740

280

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。

(2)电泵在潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污物中。

8.注意事项

(1)如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。

(2)高效排污泵每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。

(3)应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。

(4)高效排污泵的叶轮和泵体之间的密封环具有密封功能,如密封环损坏将直接影响泵的性能,必要时应更换。

(5)拆卸、维修后,机壳组件必须经0.2MPa气密试验检查,以确保电机密封可靠。

(6)高效排污泵在常规状态下泵每使用300-500小时后应加注或更换油室中机抽(10-30号机油),使机械密封保持良好的润滑状态,提高机械密封使用寿命。

9.常见问题

(1)电机定子绕组损坏有可能是二相运行或者卡死运行。

(2)水泵流量不足有可能是水泵淤塞,叶轮磨损,转速不足等原因。

(3)水泵功率过大有可能是超过额定流量使用。

10.使用需知

(1)该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿过两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。

(2)用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。

(3)高效排污泵使用前应仔细检查电缆是否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。

(4)无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

(5)不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%) ,最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。

(6)高效排污泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。

(7)机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装人下水做事或移动,以防万一电泵漏电而发生意外事故。

(8)高效排污泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。

(9)QW型潜水排污泵更多使用细节请来电咨询021-62987392.
