排污泵

1.产品介绍 GW管道式高效无堵塞排污泵（管道排污泵）为立式单吸单级离心泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。泵与电机直

联系电话：0716-8333385

产品详情：

1.产品介绍

GW管道式高效无堵塞排污泵（管道排污泵）为立式单吸单级离心泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。水力性能先进，整机效率高，运转噪音低。在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。在使用扬程范围内使用，保证电机无过载。

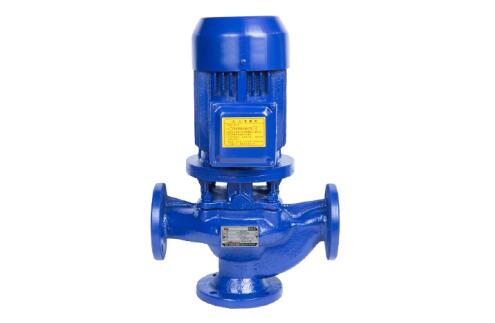

2.产品图片

3.应用范围

GW系列管道式无堵塞排污泵（管道排污泵）适用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

4.产品特点

(1）泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。

(2)大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

(3)设计合理，配套电机合理，效率高，噪音低，节能效果显著。

(4)机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

(5)泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。

(6)占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

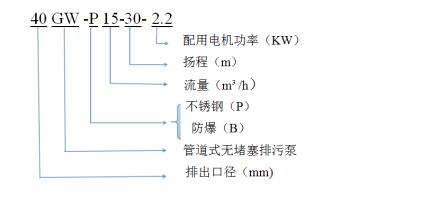

5.型号意义

6.规格参数

型号	性质			功率(KW)	转速(r/min)	电压(V)
型号	口径（mm）	流量（m3/h）	扬程（m）	功率(KW)	转速(r/min)	电压(V)
25-8-22	25	8	22	1.1	2900	380
32-10-15	32	10	15	1.5	2900	380
40-15-30	40	15	30	2.2	1900	380
50-20-7	50	20	7	0.75	1450	380
50-20-15	50	20	15	1.5	2900	380
50-15-25	50	15	25	2.2	2900	380
50-18-30	50	18	30	3	2900	380
65-25-15	65	25	15	2.2	2900	380
65-25-30	65	25	30	4	2900	380
80-40-7	80	40	7	2.2	1450	380
80-40-15	80	40	15	4	2900	380
80-65-25	80	65	25	7.5	2900	380
100-85-10	100	85	10	4	1450	380
100-100-15	100	100	15	7.5	1450	380
100-85-20	100	85	20	7.5	1450	380
100-100-25	100	100	25	11	1450	380
100-100-35	100	100	35	15	1450	380
125-115-15	125	115	15	15	1450	380
150-180-15	150	180	15	15	1450	380
150-180-20	150	180	20	18.5	1450	380
150-180-30	150	180	30	22	1450	380
150-180-35	150	180	35	30	1450	380
200-300-10	200	300	10	11	980	380
200-300-15	200	300	15	22	1450	380
200-300-20	200	300	20	30	1450	380
200-300-25	200	300	25	37	1450	380
250-600-10	250	600	10	30	980	380
250-600-12	250	600	12	37	1450	380
250-600-15	250	600	15	45	1450	380
250-600-20	250	600	20	55	1450	380
250-600-25	250	600	25	75	1450	380
300-800-12	300	800	12	45	980	380
300-480-15	300	480	15	45	1450	380
300-600-20	300	600	20	55	1450	380
300-800-20	300	800	20	20	1450	380

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

(2)安装时管道重量不应加在水泵上，以免使泵变形。

（3）安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。

（4）为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

（5）安装后拨动电机封叶，叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。

8.注意事项

（1）泵用于吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象。

（2）试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

（3）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。

（4）起动泵时，需要进行泵排气，直至有一股平稳液流从排气孔流出为止，再将排气螺钉旋紧。

9.常见问题

（1）电机定子绕组损坏有可能是二相运行或者卡死运行。

（2）水泵流量不足有可能是水泵淤塞，叶轮磨损，转速不足等原因。

（3）水泵功率过大有可能是超过额定流量使用。

（4）杂音震动有可能是管路支撑不稳，液体混有气体，轴承损坏等原因。

10.使用需知

（1）定期检查泵的性能（如流量、扬程、振动等）而且做好记录。维修的项目和每次维修间隔时间取决泵的工作条件和泵的运行状况。

（2）泵进行长期运行后，由于机械磨损，使机组噪音及震动增大时，应停车检查，必要时更换易损件，

（3）禁止泵在大流量运行时，电机超电流长期运行。

（4）泵输送介质不能含有空气或气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。

（5）泵的吸入管尽量缩短，管路直径应大于或等于泵的吸入口的直径，泵的吸入管路的弯曲半径应做的尽量大。

（7）GW型管道式排污泵更多使用细节请来电咨询021-62987392.
