1.产品介绍 G型单螺杆泵(污泥螺杆泵、泥浆泵)在发达国家已广泛使用,国外多数称单螺杆为“莫诺泵”《MONOPUMPS》,德国称为“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅
联系电话:0716-8333385
产品详情:

1.产品介绍

G型单螺杆泵(污泥螺杆泵、泥浆泵)在发达国家已广泛使用,国外多数称单螺杆为“ 莫诺泵”《MONOPUMPS》, 德国称为“ 偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。该泵的最大特点是对介质的适应性强,流量平稳, 压力脉动小,自吸能力高,这是其它任何泵种所不能替代的。

本单位在对国内外生产的单螺杆泵进行分析研究的基础上,博取众长,对自己的产品不断进行改革创新, 目前生产的产品已自成一个体系 , 压力为0.6~ 1.2MPa,可满足广大用户对单螺杆泵的不同需求。

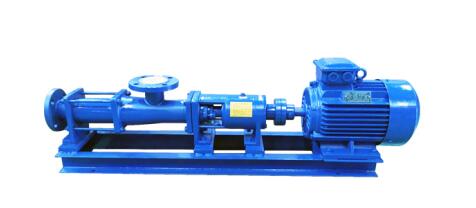

2.产品图片

3.应用范围

一般来说,G型污泥单螺杆泵可作为可作为一种通用泵,该泵运行速度可高可低,泵的出口额定压力可随泵的级数 增加而增加,每增加一级,压力就增加0.6MPa,所以使用范围极广。

1、环境保护:工业污水、生活污水、含有固体颗 粒及短纤维的污泥浊水的输送。特别适用于油水分离 器、板框压滤机等设备。

2、船舶工业:轮底清洗、油水、油渣、油污水等 介质的输送。

3、石油工业:输送原油,尤其是近年来成功的抽 吸地下千米之深的原油与水的混合物、煤田气的成本。 当油田到了后期,使用螺杆泵往地层内灌注聚合物增加 油田采收率。

4、医药、日化:各种粘稠浆、乳化液、各种软膏 化妆品等输送。

5、食品罐头业:各种粘稠淀粉、食油、蜂蜜、糖 浆、果浆、奶油、鱼糜肉糜及其下脚料的输送。

6、酿造业:各种发酵粘稠液、浓酒糟、粮食制品 渣、各种酱类、浆和含有块状固态物粘液的输送

7、建筑工业:水泥沙浆、石灰浆、涂料及其它糊 状体的喷涂与输送。

8、采矿工业:矿井内含固体颗粒的污水、泥浆水 等排送到地面。

9、化学工业:各种悬浮液、油脂、各种胶体浆、 各种粘合剂的输送。

10、印刷、造纸工业:高粘度油墨、墙纸的 PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的 输送。

4.产品特点

G型单螺杆泵(污泥螺杆泵、泥浆泵)是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该两部件的特殊几何形状,分别形成单独的密 封容腔,介质由轴向均匀推行流动,内部流速低,容积 保持不变,压力稳定,因而不会产生涡流和搅动。每级 泵的输出压力为0.6MPa,扬程60m(清水),自吸高 度一般在6m以上。传动可采用联轴器直接传动,或采用调速电机、三 角带、变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便。转 子和定子是本泵的易损件,结构简单,便于装拆。因定子选用多种弹性材料制成,所以这种泵对高粘 度流体的输送和含有硬质悬浮液颗粒介质或含有纤维介 质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。

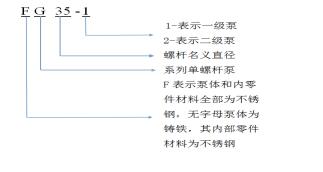

5.型号意义

6.规格参数

型号

流量

(m³/h)

压力

(mpa)

(kw)

转速

(r/min)

进口

(mm

出口

(mm)

G20-1

0.8

0.6

0.75

960

25

25

G20-2

0.8

1.2

1.5

960

25

25

G25-1

2

0.6

1.5

960

32

25

G25-2

2

1.2

2.2

960

32

25

G30-1

5

0.6

2.2

960

50

40

G30-2

5

1.2

3

960

50

40

G35-1

8

0.6

3

960

65

50

G35-2

8

1.2

4

960

65

50

G40-1

12

0.6

4

960

80

65

G40-2

12

1.2

5.5

960

80

65

G50-1

20

0.6

5.5

960

100

80

G50-2

20

1.2

7.5

960

100

80

G60-1

30

0.6

11

960

125

100

G60-2

30

1.2

15

960

125

100

G70-1

45

0.6

11

720

150

125

G70-2

45

1.2

15

720

150

125

G85-1

55

0.6

15

720

150

150

G85-2

55

1.2

18.5

500

150

150

G105-1

80

0.6

22

400

200

150

G105-2

80

1.2

30

380

200

150

G135-1

150

60

37

380

250

200

G135-2

150

1.2

75

380

250

200

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)G型螺杆泵泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)G型单螺杆泵、动力机和底座在出厂前已经调整固定。安装时如果基础不平,地脚螺栓拧紧时会是底座扭曲,造成联轴器中心偏移。为此应拆除联轴器防护罩,并坚持联轴器安装偏差:△Y≤0.2mm、△a≤30’.

(3)G型单螺杆泵与管路系统连接时,应在泵出口端安装一段大于定子长度的活络管,便于更换定子或维修。

(4)管道应预先清洗干净,防止杂物堵塞或损坏定子、转子。

8.注意事项

(1)污泥螺杆泵开机前应预先灌入液体,进行盘车来润滑定子。

(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。

(3)机组运行5-10分钟,如无异常现象,即可投入工作。

(4)禁止在无介质情况下空运转, 以免损坏定子。

9.常见问题

(1)螺杆泵不出水有可能是泵腔中有空气。或者反转。

(2)螺杆泵流量不足有可能是管道、泵流道叶轮部分堵塞,阀门开度不足等。

(3)螺杆泵功率过大有可能是超过额定压力使用。

(4)螺杆泵杂音震动有可能是管路支撑不稳,出口压力过大,液体混有气体,轴承损坏等原因。

10.使用需知

(1)螺杆泵输送易沉淀、易固话介质的泵,应定期清洗。因输送介质和操作方法不同,清洗的间隔时间由操作者决定。

(2)输送高粘度或含颗粒及腐蚀性的介质后, 应用水或溶剂进行了冲洗, 防止阻塞, 以 免下次起动困难。

(2)如果出口管路堵塞或阀门意外关闭时,泵的压力将急剧升高到额定压力的数倍,其结果将造成泵的损坏或管道破裂。在输送危险介质时必须绝对避免此情况。因此,安装压力开关等安全装置十分必要。

(3)使用过程中轴承箱内应定期加润滑油, 发现 轴端有渗流时, 要及时处理或调换油封。

(4)冬季应排除积液, 防止冻裂。

(5)G型单螺杆泵更多使用细节请来电咨询021-62987392.
