螺杆泵

沥青泵

1.产品介绍 LQ3G型三螺杆泵(又称保温型沥青泵、高粘度泵)是按照国家标准GB/T10886-2002设计与生产。该泵是一种容积式泵,利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介
联系电话:0716-8333385
产品详情:

1.产品介绍

LQ3G型三螺杆泵(又称保温型沥青泵、高粘度泵)是按照国家标准GB/T10886-2002设计与生产。该泵是一种容积式泵,利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。

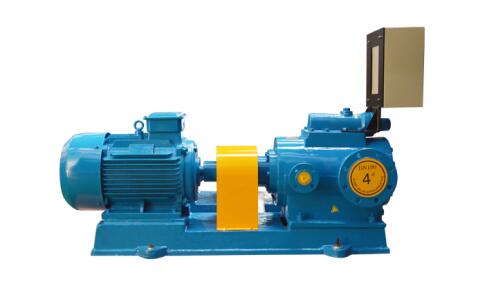

2.产品图片

3.应用范围

(1)三螺杆泵广泛应用于树脂、石油、化纤、冶金、机械、电力、机床、皮革、船舶、玻璃、公路等各行各业。

(2)三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青、树脂及其它类似油的润滑油和润滑性液体。

(3)三螺杆泵在工业领域中作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵,在输油系统中作输送及加油泵。

4.产品特点

(1)LQ3G型保温三螺杆泵能输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。

(2)我公司生产的LQ3G保温螺杆泵(保温型沥青泵)具有输送高粘度和高温润滑性液体的优点。常用于沥青重燃油、重齿轮油等介质的输送。热载体可以是蒸汽、热油和热水,冷载体可以是气体和液体。

(3)LQ3G保温三螺杆泵还具有介质为直线连续输送,无搅拌,无脉动;震动小,噪音低;高压力,效率高;结构简单,拆装方便;磨损轻微,寿命长等特点。

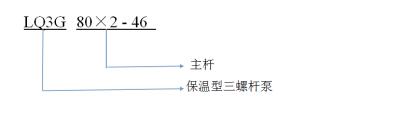

5.型号意义

6.规格参数

型号

流量

(m³/h)

压力

(mpa)

口径

(mm)

功率

(KW)

转速

(r/min)

45*2-46

6

0.6

40

2.2

1450

45*2-46

6

1

40

3

1450

54*2-46

8

1

50

3

960

54*2-46

14

0.6

50

4

1450

54*2-46

14

1

50

5.5

1450

80*2-46

25

0.6

80/65

7.5

1450

80*2-46

25

1

80/65

11

1450

90*2-46

52.5

0.6

100

15

1450

90*2-46

52.5

1

100

18.5

1450

100*2-46

72

0.6

125

18.5

1450

100*2-46

72

1

125

22

1450

110*2-46

96.7

0.6

150

30

1450

110*2-46

96.7

1

150

45

1450

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)所有的管道,闸阀,阀等都应在安装前冲洗干净,否则安装中残留物如:悍渣,钢粒,螺母,螺钉等将会严重损坏泵的内部元件。

(2)泵底脚必须平稳地安装在地基上,地脚螺钉必须拧紧。

(3)联轴器的同轴度,直线度必须用钢直尺,塞尺从四个方向上检查。

(4)装配后泵应能用轻松地转动。

(5)吸入和排出管道必须与泵体法兰联接正确。绝对不能为使吸入和排出管道就位而用螺栓错动泵体,同时不要忘记放垫片。

(6)若可能,泵吸入,排出管道的公称尺寸应保证吸入管道流速不大于1m/s,排出管道流速不大于3m/s。

(7)联接压力表和真空表。

(8)泵的进口必须具有滤器,滤网精度为40目—80目,过滤面积应为进口的20倍以上。

(9)LQ3G保温三螺杆泵在进行蒸汽吹扫线时,严禁蒸汽从泵内通过。

8.注意事项

(1)我公司生产的LQ3G型保温三螺杆泵装设安全阀,如果不是专业的操作人员是不允许随意调节的避免出现故障。

(2)三螺杆泵初次使用的时候需要灌满液体,防止干磨导致内部的零件出现磨损。

(3)在使用三螺杆泵前还需要确认出口管道上的阀门是否打开,如果关闭的话会导致三螺杆泵内部的压力慢慢叠加从而影响三螺杆泵的性能。

9.常见问题

(1)泵不出料有可能是泵腔中有空气。或者反转。

(2)泵流量不足有可能是管道堵塞、进口管供液不足,或者阀门开度不足等。

(3)泵功率过大有可能是超过额定压力使用。

(4)杂音震动有可能是管路支撑不稳,出口压力过大,液体混有气体,轴承损坏等原因。

10.使用需知

(1)泵不能输送无润滑性的介质,尤其是水。螺杆在运行过程中需要介质作为润滑。

(2)输送高粘度、易结晶的介质在停机阶段,尽量保持蒸汽保温,确保第二次开机时不会卡住、冻住等情况。

(3)如果出口管路堵塞或阀门意外关闭时,泵的压力将急剧升高到额定压力的数倍,其结果将造成泵的损坏或管道破裂。在输送危险介质时必须绝对避免此情况。

(4)使用过程中应定时检查联轴器的同心度是否因为泵的运转、相连管道震动等原因而偏心,如有异常及时停机检查。否则容易造成内部零件损坏。

(5)LQ3G型保温三螺杆泵更多使用细节请来电咨询021-62987392.
