磁力泵

耐腐蚀磁力泵

1.产品介绍 CQ型工程塑料磁力驱动泵(即磁力泵),是应用现代磁学原理,利用永磁铁的磁力传动实现扭矩的无接触传递的新型泵,以静密封取代动密封,从而实现了无泄漏输送介质的目的,彻底解决了其它泵机械
联系电话:0716-8333385
产品详情:

1.产品介绍

  CQ型工程塑料磁力驱动泵(即磁力泵),是应用现代磁学原理,利用永磁铁的磁力传动实现扭矩的无接触传递的新型泵,以静密封取代动密封,从而实现了无泄漏输送介质的目的,彻底解决了其它泵机械密封无法避免的跑冒、滴漏之弊端。是一种全密封、无泄漏、无污染、安全防爆、高效节能的新型化工用泵,创造“无泄漏车间”、“无泄漏工厂”实现安全、文明生产。

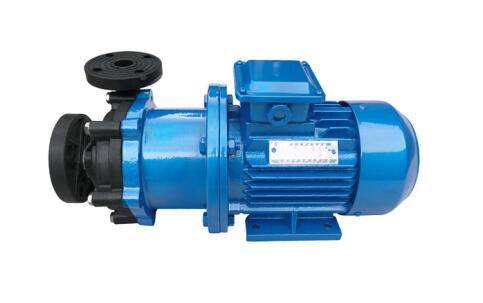

2.产品图片

3. 应用范围

   CQ型工程塑料磁力驱动泵广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位。抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏,易燃,易爆液体的抽送。

 性能范围:设计压力:0.6MPa、流量:1.2-50m³/h、扬程:8-50m、功率:0.18-22KW

适用温度:-30-100℃、采用风冷结构可达150-160℃

选装配件:防空转装置、泄漏监控装置、测温装置

    注意事项:当介质比重大于1.3g/cm³,时订货时应说明,磁力泵禁止空运转、禁止输送含有颗粒或有结晶的介质。

4.产品特点

   CQ型工程塑料磁力驱动泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使输送介质免受污染。磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。

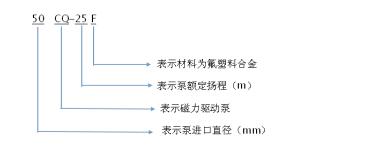

5.型号意义

6.规格参数

型号

口径


扬程
(m)



流量
(L/min)



电机功率
KW)



转速
(r/min)



电压
V)


材质

进口(mm)

出口(mm)

8CQ-2F

8

6

2

15

0.025

2800

220

10CQ-3F

10

10

3

19

0.025

2800

220

14CQ-5F

14

10

5

20

0.12

2800

220/380

16CQ-8F

16

12

8

30

0.18

2800

220/380

20CQ-12F

20

14

12

50

0.37

2800

220/380

25CQ-12F

25

20

12

80

0.37

2800

220/380

32CQ-15F

32

25

15

110

1.1

2800

220/380

32CQ-25F

32

25

25

90

1.1

2800

220/380

40CQ-20F

40

32

20

180

2.2

2800

380

50CQ-25F

50

40

25

240

4

2800

380

50CQ-32F

50

40

32

220

4

2800

380

65CQ-32F

65

50

32

450

5.5

2800

380

     注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

         2.以上电机功率配置对应介质密度为1g/cm³。如密度变大对应加大电机功率。

         3.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

    (1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意塑料泵体不得承受管路重量,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

   (4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)在使用泵之前,应该对泵的各个紧固件进行检查。

(2)泵在运转过程中的旋转方向应该要跟要求符合的。

(3)泵腔充满液体方可开机,切勿干烧空转。

(4)常规磁力泵严禁输送含颗粒的介质。

(5)有何疑问请来电咨询021-62987392.

9.常见问题

(1)泵不出水,检查泵是否反转以及进水管道漏气。

(2)流量不足可能吸入管径太小,或者密封环严重磨损。

(3)扬程过低检查转速是否变慢,或者流量过大。

(4)其它问题请来电咨询021-62987392

10、使用需知

(1)CQ型工程塑料磁力驱动泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空转,同时避免在工作中途停电后在启动时所造成的空转运转。

(2)CQ型工程塑料磁力驱动泵被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。

(3)CQ型工程塑料磁力驱动泵装配内磁转子对准外磁转子轴向定位时,由于磁吸力,用户应采取适当的缓冲措施,以免卡、夹手指。

 (4)CQ型工程塑料磁力驱动泵在工作过程中,如发现有不正常的声音或其它故障时,需立即停机检查,待排除故障后方可继续运转。

 (5)CQ型工程塑料磁力驱动泵长期停机不使用时,应切断电源,泵内冲洗干净。进出口封闭好,以防颗粒进入泵腔。

(6)CQ型工程塑料磁力驱动泵更多使用细节请来电咨询021-62987392。
