1.产品介绍
CQB重型不锈钢磁力驱动泵（即磁力泵），是应用现代磁学原理，采用内外磁钢推拉传递，磁路中间用隔离套将液体封闭在隔离套内，以静密封代动密封，彻底解决了其它泵机械密封无法避免的跑冒、滴漏之弊端。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。该泵选用耐腐蚀的不锈钢，钢玉陶瓷、四氟石墨等材料制造。是一种全密封、无泄漏、无污染、安全防爆、高效节能的新型化工用泵，创造“无泄漏车间”、“无泄漏工厂”实现安全、文明生产。

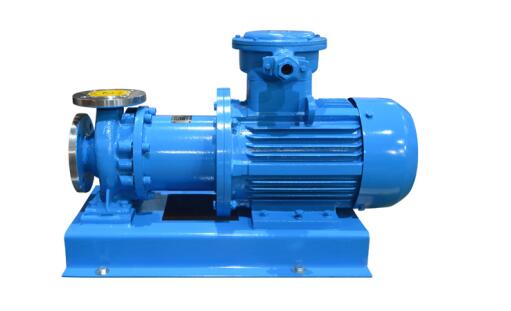

2. 产品图片
3. 应用范围
CQB型不锈钢磁力驱动泵广泛应用于石油、化工、制药、电镀、食品、电影照相洗印、科研机构、国防工业等单位。抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易燃，易爆、易挥发液体的输送。
4.产品特点
（1）CQB型不锈钢磁力驱动泵的泵体采用耐腐蚀不锈钢（SS304/316/316L/2205）。
（2）CQB型不锈钢磁力驱动泵的外磁钢选用稀土磁钢，永不退磁。
（3）CQB型不锈钢磁力驱动泵的叶轮采用本公司独特模型，拥有高强度、不易变形、耐腐耐磨、流道光滑、水利性能优越、水力摩擦损失小、效率高等特点。
（4）CQB型不锈钢磁力驱动泵经过我公司多年研发改进。拥有结构紧凑，外型美观，体积小，噪音低，运行可靠，使用维修方便等特点。

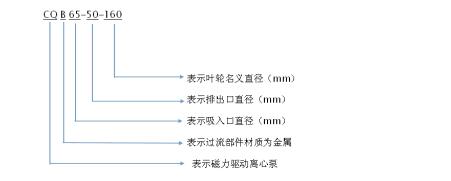

5.型号意义
6.规格参数
|
型号 |
流量Q (m3/h) |
扬程 (m) |
转速 (r/min) |
效率 η (%) |
电机型号 |
功率 （KW） |
|
CQB32-20-125 |
3.2 |
20 |
2900 |
35 |
YB802-2 |
1.1 |
|
CQB32-20-160 |
3.2 |
32 |
2900 |
35 |
YB90S-2 |
1.5 |
|
CQB40-25-105 |
6.3 |
12.5 |
2900 |
45 |
YB802-2 |
1.1 |
|
CQB40-25-125 |
6.3 |
20 |
2900 |
42 |
YB90L-2 |
2.2 |
|
CQB40-25-160 |
6.3 |
32 |
2900 |
35 |
YB100L-2 |
3 |
|
CQB40-25-200 |
6.3 |
50 |
2900 |
28 |
YB132S1-2 |
5.5 |
|
CQB50-40-85 |
12.5 |
8 |
2900 |
56 |
YB802-2 |
1.1 |
|
CQB50-32-105 |
12.5 |
12.5 |
2900 |
54 |
YB90L-2 |
2.2 |
|
CQB50-32-125 |
12.5 |
20 |
2900 |
50 |
YB100L-2 |
3 |
|
CQB50-32-160 |
12.5 |
32 |
2900 |
46 |
YB112M-2 |
4 |
|
CQB50-32-200 |
12.5 |
50 |
2900 |
39 |
YB132S2-2 |
7.5 |
|
CQB50-32-250 |
12.5 |
80 |
2900 |
30 |
YB160L-2 |
18.5 |
|
CQB65-50-125 |
25 |
20 |
2900 |
58 |
YB132S1-2 |
5.5 |
|
CQB65-50-160 |
25 |
32 |
2900 |
56 |
YB132S2-2 |
7.5 |
|
CQB65-40-200 |
25 |
50 |
2900 |
49 |
YB160M-2 |
15 |
|
CQB65-40-250 |
25 |
80 |
2900 |
46 |
YB180M-2 |
22 |
|
CQB80-65-125 |
50 |
20 |
2900 |
66 |
YB132S2-2 |
7.5 |
|
CQB80-65-160 |
50 |
32 |
2900 |
64 |
YB160M-2 |
15 |
|
CQB80-50-200 |
50 |
50 |
2900 |
60 |
YB160L-2 |
18.5 |
|
CQB80-50-250 |
50 |
80 |
2900 |
55 |
YB200L1-2 |
30 |
|
CQB100-80-125 |
100 |
20 |
2900 |
72 |
YB160M-2 |
15 |
|
CQB100-80-160 |
100 |
32 |
2900 |
70 |
YB160M-2 |
22 |
|
CQB100-65-200 |
100 |
50 |
2900 |
68 |
YB200L1-2 |
30 |
|
CQB100-65-250 |
100 |
80 |
2900 |
64 |
YB225M-2 |
45 |
注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。
2.以上电机功率配置对应介质密度为1g/cm³。如密度变大对应加大电机功率。
3.特殊工况介质如需选型请来电咨询021-62987392。
7.安装方式
(1)泵要安装并固定在稳定的基础上，最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。
(2)安装管路时需注意泵的进出口管路不能做力在泵上，需要配有相应的支撑。
(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门，最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。
（4）泵在安装过程中预留足够的检修空间，以方便后期设备的维护。
8.注意事项
（1）在使用泵之前，应该对泵的各个紧固件进行检查。
（2）泵在运转过程中的旋转方向应该要跟要求符合的。
（3）泵腔充满液体方可开机，切勿干烧空转。
（4）常规磁力泵严禁输送含颗粒的介质。
（5）有何疑问请来电咨询021-62987392.
9.常见问题
（1）泵不出水，检查泵是否反转以及进水管道漏气。
（2）流量不足可能吸入管径太小，或者密封环严重磨损。
（3）扬程过低检查转速是否变慢，或者流量过大。
（4）其它问题请来电咨询021-62987392
10、使用需知
（1）CQB型不锈钢磁力驱动泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空转，同时避免在工作中途停电后在启动时所造成的空转运转。
（2）CQB型不锈钢磁力驱动泵被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过滤器。
（3）CQB型不锈钢磁力驱动泵输送易结晶的介质请采用永球公司生产的保温夹套型衬氟磁力泵。在二次开机前，需确保物料保温正常。
（4）CQB型不锈钢磁力驱动泵装配内磁转子对准外磁转子轴向定位时，由于磁吸力，用户应采取适当的缓冲措施，以免卡、夹手指。
（5）CQB型不锈钢磁力驱动泵在工作过程中，如发现有不正常的声音或其它故障时，需立即停机检查，待排除故障后方可继续运转。
（6）CQB型不锈钢磁力驱动泵长期停机不使用时，应切断电源，泵内冲洗干净。进出口封闭好，以防颗粒进入泵腔。
（7）CQB型不锈钢磁力驱动泵更多使用细节请来电咨询021-62987392
