3GR三螺杆泵

1.产品介绍 3GR型三螺杆泵是转子式的容积泵,原理是主次的动螺杆配合啮合后再使用拥有三孔的衬套内外部分配合运行,这样就能够让油泵的出入口处有一个数级密封腔室这个腔室会让油泵在运行时不断的让特体进入
联系电话:0716-8333385
产品详情:

1.产品介绍

3GR型三螺杆泵是转子式的容积泵,原理是主次的动螺杆配合啮合后再使用拥有三孔的衬套内外部分配合运行,这样就能够让油泵的出入口处有一个数级密封腔室这个腔室会让油泵在运行时不断的让特体进入到内部,将进入到螺杆式油泵内,再利用轴向移动将液体移动到出口处并且还能够让输入的,逐渐升压从而形成一个能够连续、稳定并且还能够轴向移动压力液体。

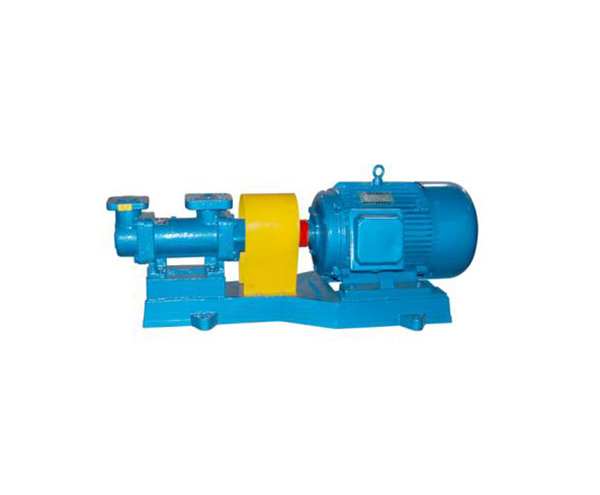

2.产品图片

3.应用范围

(1)三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、皮革、船舶、玻璃、公路等各行各业。

(2)三螺杆泵适用于输送燃料油、润滑油、液压油、原油、及其它类似油的润滑油和润滑性液体。

(3)三螺杆泵在工业领域中作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵,在输油系统中作输送及加油泵。

4.产品特点

(1) 3GR螺杆泵结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,3GR螺杆泵的泵体和衬套合为一体(统称泵体),轴封为机械密封。中等流量以上的泵衬套为一单独的零件 固定于 泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。3GR螺杆泵的安装形式有卧式和立式两种,原动机为交、直流船用电动机。

(2) 3GR螺杆泵寿命长:3GR螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主、从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命长。

(3) 3GR螺杆泵所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。

(4) 3GR螺杆泵具有高吸入能力。

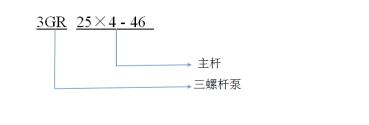

5.型号意义

6.规格参数

型号

流量

(m³/h)

压力

(mpa)

转速

(r/min)

功率

(KW)

必须汽蚀余量

(m)

25*4-46

0.8

0.6

1.0

2.5

1450

0.75

1.5

4

2.0

1.6

1.0

2.5

2900

1.5

3

4.5

30*4-46

1.6

1.2

1.0

2.5

1450

1.1

2.2

4.5

3.6

3.2

1.0

2.5

2900

2.2

4

5

36*4-46

2.8

2.4

1.0

2.5

1450

2.2

4

4.5

6.5

6

1.0

2.5

2900

4

7.5

5

42*4-46

4.8

4.2

1.0

2.5

1450

4

4.5

5

10.5

10

1.0

2.5

2900

5.5

15

5.5

45*4-46

6.3

5.9

1.0

2.5

1450

3

7.5

5

13.5

13

1.0

2.5

2900

7.5

15

5.5

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)所有的管道,闸阀,阀等都应在安装前冲洗干净,否则安装中残留物如:悍渣,钢粒,螺母,螺钉等将会严重损坏泵的内部元件。

(2)泵底脚必须平稳地安装在地基上,地脚螺钉必须拧紧。

(3)联轴器的同轴度,直线度必须用钢直尺,塞尺从四个方向上检查。

(4)装配后泵应能用轻松地转动。

(5)吸入和排出管道必须与泵体法兰联接正确。绝对不能为使吸入和排出管道就位而用螺栓错动泵体,同时不要忘记放垫片。

(6)联接压力表和真空表。

(7)泵的进口必须具有滤器,滤网精度为40目—80目,过滤面积应为进口的20倍以上。

8.注意事项

(1)3GR三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度液体亦可通过加温降粘后输送。

(2)三螺杆泵初次使用的时候需要灌满液体,防止干磨导致内部的零件出现磨损。

(3)在使用三螺杆泵前还需要确认出口管道上的阀门是否打开,如果关闭的话会导致三螺杆泵内部的压力慢慢叠加从而影响三螺杆泵的性能。

9.常见问题

(1)泵不出料有可能是泵腔中有空气。或者反转。

(2)泵流量不足有可能是管道堵塞、进口管供液不足,或者阀门开度不足等。

(3)泵功率过大有可能是超过额定压力使用。

(4)杂音震动有可能是管路支撑不稳,出口压力过大,液体混有气体,轴承损坏等原因。

10.使用需知

(1)泵不能输送无润滑性的介质,尤其是水。螺杆在运行过程中需要介质作为润滑。

(3)如果出口管路堵塞或阀门意外关闭时,泵的压力将急剧升高到额定压力的数倍,其结果将造成泵的损坏或管道破裂。在输送危险介质时必须绝对避免此情况。

(4)使用过程中应定时检查联轴器的同心度是否因为泵的运转、相连管道震动等原因而偏心,如有异常及时停机检查。否则容易造成内部零件损坏。

(5)3GR三螺杆泵更多使用细节请来电咨询021-62987392.
