1.产品介绍
GDL立式多级离心泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点。具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

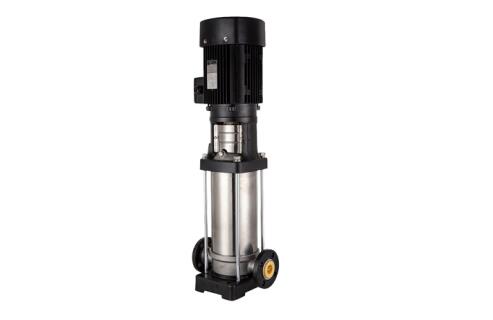

2.产品图片
3.应用范围
GDL立式多级离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢304或316L材质。
4.产品特点
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封机械密封，密封安全可靠、结构简单，维修方便快捷。
4、能像阀门一样安装于管路之中。

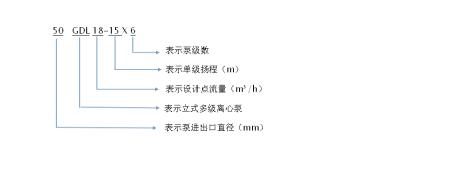

5.型号意义
6.规格参数
|
型号 |
流量(m3/h) |
扬程(m) |
吸程(m) |
电机功率(kw) |
|
25GDL2-12×3 |
2 |
36 |
7.5 |
1.1 |
|
25GDL2-12×4 |
48 |
1.1 |
||
|
25GDL2-12×5 |
60 |
1.5 |
||
|
25GDL2-12×6 |
72 |
1.5 |
||
|
25GDL2-12×7 |
84 |
2.2 |
||
|
25GDL2-12×8 |
96 |
2.2 |
||
|
25GDL2-12×9 |
108 |
2.2 |
||
|
25GDL2-12×10 |
120 |
3 |
||
|
25GDL2-12×11 |
132 |
3 |
||
|
25GDL2-12×12 |
144 |
3 |
||
|
25GDL4-11×3 |
4 |
33 |
1.1 |
|
|
25GDL4-11×4 |
44 |
1.5 |
||
|
25GDL4-11×5 |
55 |
2.2 |
||
|
25GDL4-11×6 |
66 |
2.2 |
||
|
25GDL4-11×7 |
77 |
3 |
||
|
25GDL4-11×8 |
88 |
3 |
||
|
25GDL4-11×9 |
99 |
3 |
||
|
25GDL4-11×10 |
110 |
4 |
||
|
25GDL4-11×11 |
121 |
4 |
||
|
25GDL4-11×12 |
132 |
4 |
||
|
25GDL4-11×13 |
143 |
4 |
||
|
40GDL6-12×3 |
6 |
36 |
1.5 |
|
|
40GDL6-12×4 |
48 |
2.2 |
||
|
40GDL6-12×5 |
60 |
2.2 |
||
|
40GDL6-12×6 |
72 |
3 |
||
|
40GDL6-12×7 |
84 |
3 |
||
|
40GDL6-12×8 |
96 |
4 |
||
|
40GDL6-12×9 |
108 |
4 |
||
|
40GDL6-12×10 |
120 |
4 |
||
|
40GDL6-12×11 |
132 |
5.5 |
||
|
40GDL6-12×12 |
144 |
5.5 |
||
|
50GDL12-15×2 |
12 |
30 |
7
|
2.2 |
|
50GDL12-15×3 |
45 |
3 |
||
|
50GDL12-15×4 |
60 |
4 |
||
|
50GDL12-15×5 |
75 |
5.5 |
||
|
50GDL12-15×6 |
90 |
5.5 |
||
|
50GDL12-15×7 |
105 |
7.5 |
||
|
50GDL12-15×8 |
120 |
7.5 |
||
|
50GDL12-15×9 |
135 |
11 |
||
|
50GDL12-15×10 |
150 |
11 |
||
|
50GDL18-15×3 |
18 |
45 |
4 |
|
|
50GDL18-15×4 |
60 |
5.5 |
||
|
50GDL18-15×5 |
75 |
7.5 |
||
|
50GDL18-15×6 |
90 |
7.5 |
||
|
50GDL18-15×7 |
105 |
11 |
||
|
50GDL18-15×8 |
120 |
11 |
||
|
50GDL18-15×9 |
135 |
15 |
||
|
50GDL18-15×10 |
150 |
15 |
||
|
65GDL24-12×2 |
24
|
24 |
6
|
3 |
|
65GDL24-12×3 |
36 |
4 |
||
|
65GDL24-12×4 |
48 |
5.5 |
||
|
65GDL24-12×5 |
60 |
7.5 |
||
|
65GDL24-12×6 |
72 |
7.5 |
||
|
6S5GDL24-12×7 |
84 |
11 |
||
|
65GDL24-12×8 |
96 |
11 |
||
|
65GDL24-12×9 |
108 |
15 |
||
|
65GDL24-12×10 |
120 |
15 |
||
|
80GDL36-12×2 |
36 |
24 |
5.5 |
4 |
|
80GDL36-12×3 |
36 |
5.5 |
||
|
80GDL36-12×4 |
48 |
7.5 |
||
|
80GDL36-12×5 |
60 |
11 |
||
|
80GDL36-12×6 |
72 |
11 |
||
|
80GDL36-12×7 |
84 |
15 |
||
|
80GDL36-12×8 |
96 |
15 |
||
|
80GDL36-12×9 |
108 |
18.5 |
||
|
80GDL36-12×10 |
120 |
18.5 |
||
|
80GDL54-14×2 |
54 |
28 |
5 |
7.5 |
|
80GDL54-14×3 |
42 |
11 |
||
|
80GDL54-14×4 |
56 |
15 |
||
|
80GDL54-14×5 |
70 |
18.5 |
||
|
80GDL54-14×6 |
84 |
18.5 |
||
|
80GDL54-14×7 |
98 |
22 |
||
|
100GDL72-14×2 |
72 |
28 |
4.5 |
11 |
|
100GDL72-14×3 |
42 |
15 |
||
|
100GDL72-14×4 |
56 |
18.5 |
||
|
100GDL72-14×5 |
70 |
22 |
||
|
100GDL72-14×6 |
84 |
30 |
||
|
100GDL72-14×7 |
98 |
30 |
注：1.更多参数及具体选型请来电咨询021-62987392。
7.安装方式
(1)GDL立式多级离心泵应于地面垂直安装，保证有充足冷空气进入电动机冷却风扇。
(2)最好在泵的二侧及基础与泵体之间安装抗震固定件，将泵可能产生的噪声减至最小。
(3)使用管路的规格和长度应适合，且有足够的承压能力，尽量减少管路的转弯和附件。
（4）在泵的入口建议安装过滤网，防止堵塞。
（5）泵在安装过程中预留足够的检修空间，以方便后期设备的维护。
8.注意事项
（1）在泵未被灌满液体之前，不要启动泵来检查转动方向。
（2）检查电动机运转方向时，不应拆卸联轴器检查。
（3）在泵启动前，要完全打开泵吸入侧隔离阀，而让排出侧隔离阀几乎关闭着。
（4）启动泵时，通过旋松泵头上的排气螺钉让泵排气，直至有一股平稳液流从排气孔流出为止，再将排气螺钉旋紧。
9.常见问题
（1）水泵不吸水，有可能是注入水泵的水不够，
（2）水泵流量不足有可能是水泵淤塞，密封环摩擦过多，转速不足
（3）水泵功率过大有可能是超过额定流量使用。
（4）杂音震动有可能是管路支撑不稳，液体混有气体，轴承损坏等原因。
10.使用需知
（1）定期检查泵的性能（如流量、扬程、振动等）而且做好记录。维修的项目和每次维修间隔时间取决泵的工作条件和泵的运行状况。
（2）泵启动后，不能使吐出阀关闭或接近关闭较长时间，否则会使泵内液体过热。
（3）泵停机的时候先将泵的吐出阀关到最小流量，但决不允许关闭泵的吸入阀。
（4）泵输送介质不能含有空气或气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。
（5）泵的吸入管尽量缩短，管路直径应大于或等于泵的吸入口的直径，泵的吸入管路的弯曲半径应做的尽量大。
（7）GDL立式多级离心泵更多使用细节请来电咨询021-62987392.
