1.产品介绍

LQ3A不锈钢卫生级凸轮式转子泵(卫生食品级转子泵)是连泉公司采用先进技术制作的多用途双向容积泵,产品的专业制造技术、制造精度达到国际先进水平。

该产品采用两个同步运转的转子,转子由箱体内一对同步齿轮进行传动,转子在主、副轴的带动下,进行同步反方向旋转,使泵的容积产生变化,从而构成了较高的真空度和排放压力,特别适合卫生级介质和腐蚀性高粘度介质的输送。

LQ3A不锈钢卫生级凸轮式转子泵的制造标准分卫生级和耐腐蚀型两大系列;在结构上分高压高粘度、高压低粘度两大类制造。产品的核心部件的密封装置根据不同介质的不同特性,采用不同的材质和不同的密封形式制造,提高了该产品的专业输送性能。

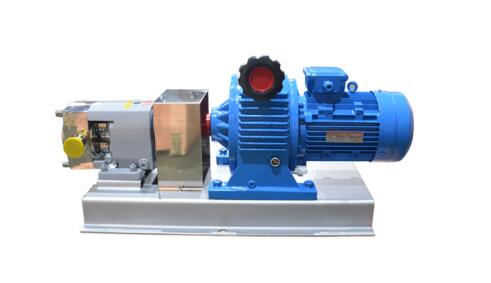

2.产品图片

3.应用范围

LQ3A不锈钢卫生级凸轮式双转子泵广泛应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、化纤、涂料、冶金、油田等行业。

4.产品特点

1.LQ3A不锈钢卫生级转子泵在设计生产过程当中,对内部的零部件是有要求的,全面都要采用不锈钢材料进行制作,当然所用的不锈钢材质要满足生产的卫生标准,其次是内部的密封件材质要选用无毒橡胶,这样才能让泵体内部就有很好的无毒密封性,让整个泵能够可靠的运行。

2.LQ3A不锈钢卫生级转子泵在设计内部的结构方面采用的是流线结构,这主要是为了避免泵内部在输送介质的时候对介质造成污染,所以除了采用流线结构以外,转子泵内部的转子室当中还应该无死点和非金属件。

3..LQ3A不锈钢卫生级转子泵在输送介质的时候不会对介质进行任何反应,对介质的品质进行改变。除了这一点之外,转子泵跟以往的一些泵不太一样,能够适用于输送一些在输送过程中比较容易起泡沫的介质,当然对于一些泵无法输送的高粘度、高浓度和一些含有颗粒的介质转子泵也能对这些介质进行输送。像一些汽、液、固等三相混合介质,转子泵也可以进行输送,总之转子泵的输送介质范围非常广泛,可以输送粘度高达1000000CP和含固量达55%的介质。

4.LQ3A不锈钢卫生级转子泵跟一些传统泵采用的机械密封形式不同,转子泵采用的是外装式机械密封,所以转子泵在防泄漏这方面做到了严格的保护,在使用泵之后,也能用水直接进行冲洗,还具备了耐高压和不易磨损等特点。

5.LQ3A不锈钢卫生级转子泵特别适合一些远距离和高阻力的输送方式,因为转子泵整体的体积小,流量大,扬程压力高。

6.LQ3A不锈钢卫生级转子泵因为内部的叶轮与传动齿轮都是有一定间隙的,且在设计生产的时候泵腔内各个零部件之间都保证了一定的间隙,所以转子泵在运转的时候转子之间其实是相互不接触的,不会发出噪音和产生磨损等情况,所以运行的非常稳定可靠,使用寿命也有所增长。

7.LQ3A不锈钢卫生级转子泵因为内部配置了变频器,所以在运转过程可以随意调节流量,还可以当做一般计量泵使用。

8.LQ3A不锈钢卫生级转子泵在设计生产过程中内部的结构非常紧凑,所以后续的使用和维护非常方便,运行的成本非常低。

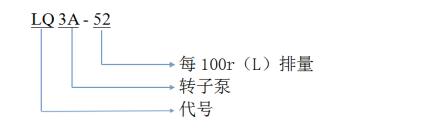

5.型号意义

6.规格参数

型号

每100r排量

(L)

建议调速范围

(rpm)

对应流量

(L/H)

电机功率

(kw)

口径

(mm)

LQ3A-3

3

200-500

300-800

0.55

25

LQ3A-6

6

200-500

650-1600

0.75

25

LQ3A-8

8

200-500

850-2160

1.5

32

LQ3A-12

12

200-500

1300-3200

2.2

38

LQ3A-20

20

200-500

2100-5400

3

38

LQ3A-30

30

200-400

3200-6400

4

42

LQ3A-36

36

200-400

3800-7600

4

42

LQ3A-52

52

200-400

5600-11000

5.5

50

LQ3A-66

66

200-400

7100-14000

7.5

62

LQ3A-78

78

200-400

9000-18000

7.5

75

LQ3A-100

100

200-400

11000-22000

11

75

LQ3A-135

135

200-400

15000-30000

11

90

LQ3A-160

160

200-400

17000-34000

15

100

LQ3A-200

200

200-400

21600-43000

18.5

125

LQ3A-300

300

200-400

31600-63000

22

/

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.口径多样化:快速卡箍接头、国标法兰、螺纹式。

3.电机的多样化:无极调速电机、齿轮减速电机、变频电机等。

4.泵体多样化:SS304/316/316L不锈钢以及保温夹套或上进下出。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)新泵安装前,必须清洗干净容器和管路系统,并在泵的进口前安装过滤器。

(4)检查泵的转动部件是否要卡住磕碰现象,如果泵的运输过程中产生碰撞,应检查联轴器是否同心,并予以调整。

(5)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

(6)泵在安装后,请在电机接地标记处,按国家安全接地规定要求进行接地。

8.注意事项

(1)LQ3A不锈钢卫生级凸轮式双转子使用前应向泵内加足储液,严禁无液或储液不足的情况下启动运转。

(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。

(3)为确保泵主体及电机不受损坏,请在泵的出口处安装安全阀,并配备过电流保护装置。

(4)不能用进口管路的阀门来调节流量,避免产生汽蚀而造成泵的震动。

9.常见问题

(1)流量不足有可能是泵腔或转子磨损、出口管道堵塞。

(2)电机发热有可能是电机缺相、压力或介质粘度太高。

(3)轴承发热有可能是主轴弯曲或者轴承油室存油不足。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,泵转速过高等原因。

10.使用需知

(1)LQ3A不锈钢卫生级凸轮式双转子定期通过轴承箱视镜观察油位,及时补充,以防轴承磨损。

(2)工作时其粘度、流量、压力增大容易引起电机超负荷,应经常检查压力表、安全阀、过电流保护装置是否正常。

(3)新泵安装后一年内应每月清洗过滤器、过滤网,避免堵塞,致使泵不能正常工作。严禁使用Y型管道过滤器,因为Y型管道过滤器有效面积太小,影响介质流速。

(4)有凝固性高粘度介质的输送,停泵前应将泵内介质稀释,防止高粘度介质残留泵内凝固,必要时可用清洗液由泵循环(清洗)几分钟

(5)泵如果发生振动和噪音,应停机检查,排除故障,才能工作。

(7)LQ3A不锈钢卫生级凸轮式双转子更多使用细节请来电咨询021-62987392.
