真空泵

2X旋片式真空泵

一、产品介绍 2X旋片式真空泵是抽取密闭容器中的气体从而获得真空的主要设备。可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业,此泵可单独使用,也可作为增压泵、分子泵的前级泵。不适
联系电话:0716-8333385
产品详情:

一、产品介绍

2X旋片式真空泵是抽取密闭容器中的气体从而获得真空的主要设备。可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业,此泵可单独使用,也可作为增压泵、分子泵的前级泵。不适宜抽含氧过高的,有爆炸性的,对金属起腐蚀的含有颗粒尘埃的气体。其极限压力可达0.06pa。

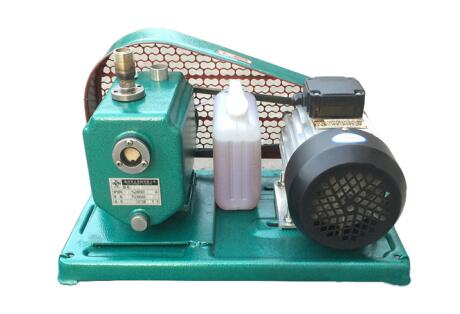

二、产品图片

三、技术参数:

型号

2X-4A

2X-8

2X-15

2X-30A

2X-70A

2X-100

抽气速率(L/S)

4

8

15

30

70

100

极限压力(≤Pa)

气镇关

6×10-2

气镇开

6×10-1

1.33

1.33

电机功率(kw)

0.55

1.1

2.2

3

5.5

7.5

进气口口径(mm)

KF25

DN40

DN40

DN65

DN80

DN90

转速(r/min)

420

320



450

420

935

泵温升(≤℃)

40

用油量(L)

1

2

2.8

2

4.2

5

噪音≤dB(A)

75

78

80

82

86

90

重量(kg)

59

158

202

236

338

360

尺寸(cm)

49×31×41

79×43×54

79×53×54

78×50×56

91×65×70

113×74×69

四、使用说明:

1、2X旋片真空泵运转注意事项:

(1)断续起动1~2次,观察在运转中有无异常声响及特殊的震动,无问题方可连续运转。

(2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。

(3)打开冷却水。

(4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。

2、对初次安装好的旋片真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无特殊冲击声响,电机不应超负荷,油温和极限真空度应符合技术规格。

3、停旋片真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。

4、旋片真空泵使用中注意事项:

(1)经常注意油位。

(2)泵起动后再缓慢打开阀门。

(3)经常注意泵运转是否正常,有无特殊声响,电机是否超负荷运转。

(4)注意冷却水是否中断。

(5)注意泵温升不超过40℃

(6)如停车后旋片式真空泵温要下降到5℃以下时,泵内冷水必须除净。

五、维护保养:

1、2X旋片真空泵在工作中除了注意第15条事项外,尚须注意下列事项:

(1)旋片真空泵须经常保持清洁,泵上不得放置其他物件。

(2)注意皮带松紧是否适当,第半年年调整一次。

(3)管道接头是否漏气,及时杜绝。

2、2X旋片真空泵连续工作三月至半年之后,就应换油一次,在湿度较大的地区,在潮湿季节工作的泵,或被抽气体污染很大的,应根据具体情况酌情缩短换油时间。

换油事项如下:

(1)将旋片真空泵拆除真空系统,把底盘电机一端垫高些,打开放油塞放油,转动真空泵、捂住排气口,使腔内污油全部从放油口放出,再从进气口处加入新油100~50ml持续转动5~10转以上对,内部进行清洗,照此操作3—5次,特污油放清后,再装上放油塞, 将泵放平,从进气口及加油孔分别加入新油,换油即告完毕。

(2)换油时不宜过久开动电机,以免使排气阀片跳动过于剧烈和疲劳。

(3)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。

3、如停旋片真空泵时间较长,应取下排气罩放上排气塞,封闭进气口,放净积水。
